Механизм навесной подъемный 530 мм стандарт (для тракторов 12-20 л.с.) Xingtai - 16.56.001
Навесной механизм (задняя навеска) служит для присоединения к трактору навесных, полунавесных и прицепных сельскохозяйственных машин, регулировки рабочего положения, подъема в транспортное и опускания в рабочее положение навесных и полунавесных машин.
Размеры:
Длина навески по нижним тягам = 530 мм (межцентровое расстояние)

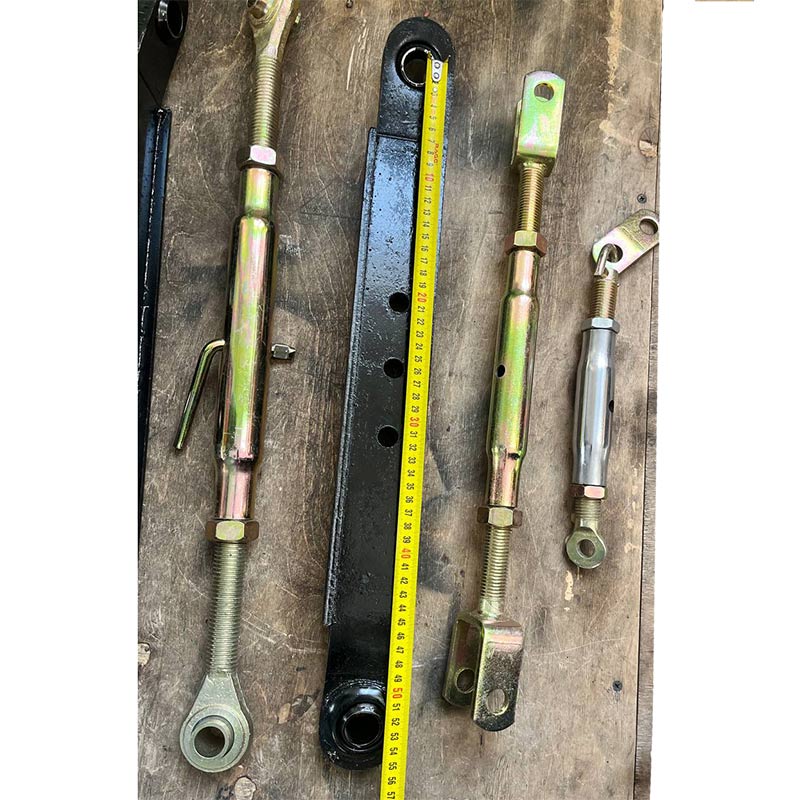

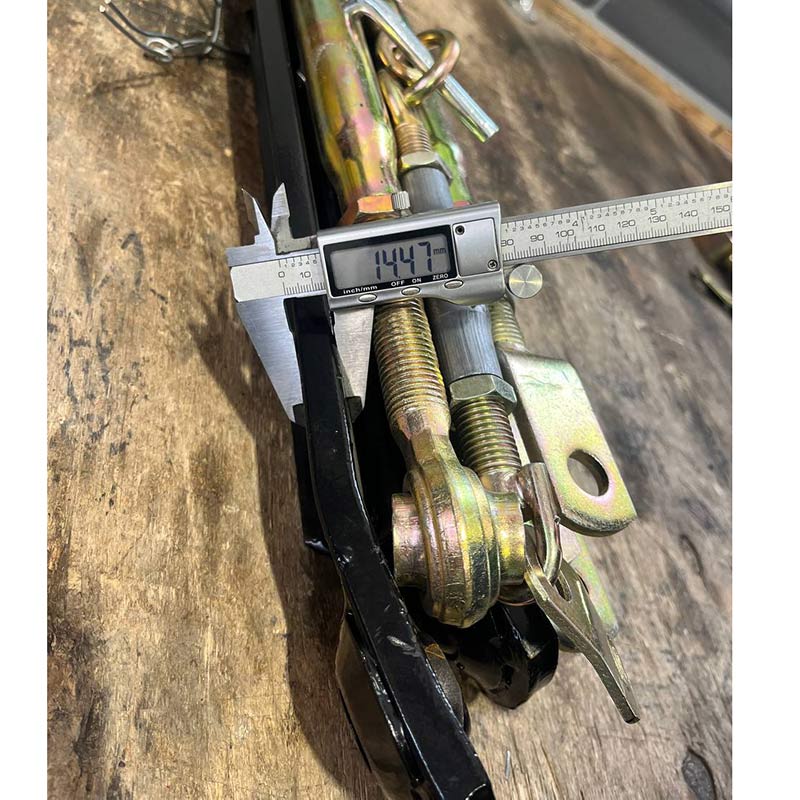

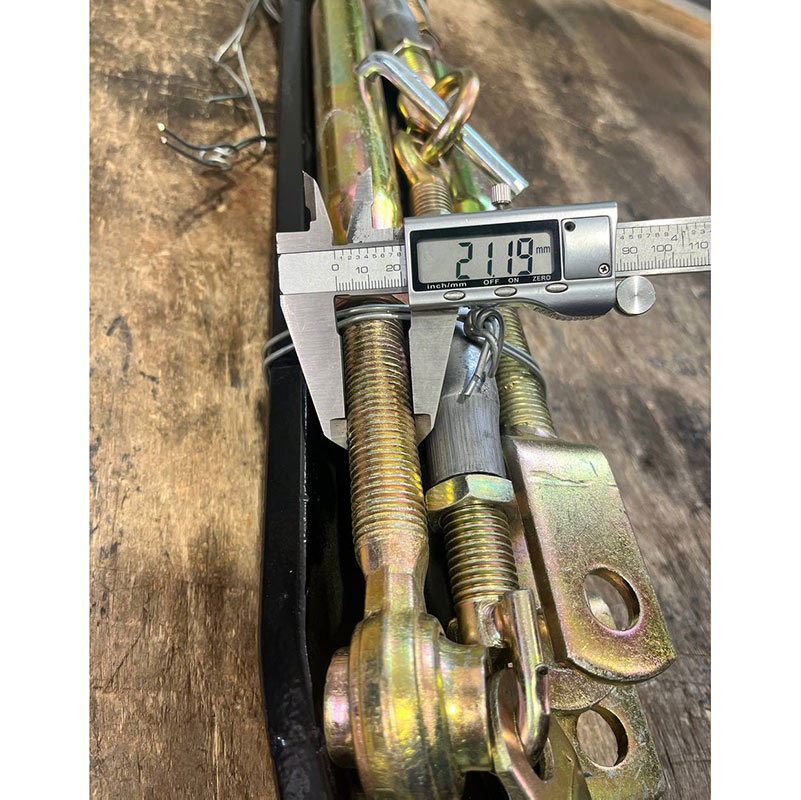

Длина нижней тяги (общая) = 600 мм. Диаметр яблок = 24 мм.

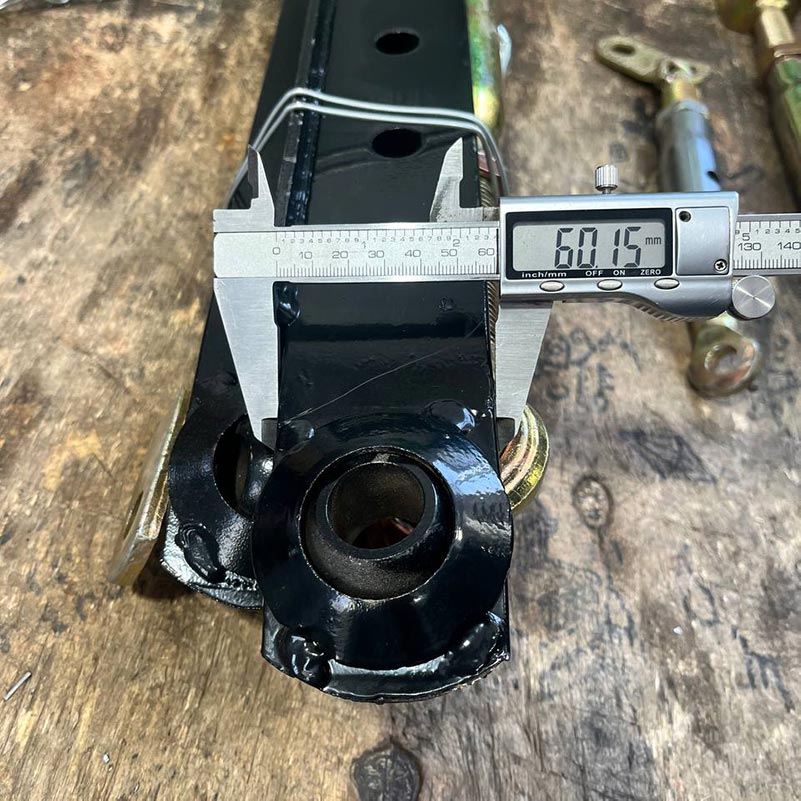

Толщина нижних тяг - 14 мм.
Резьба винта центр. тяги - М22

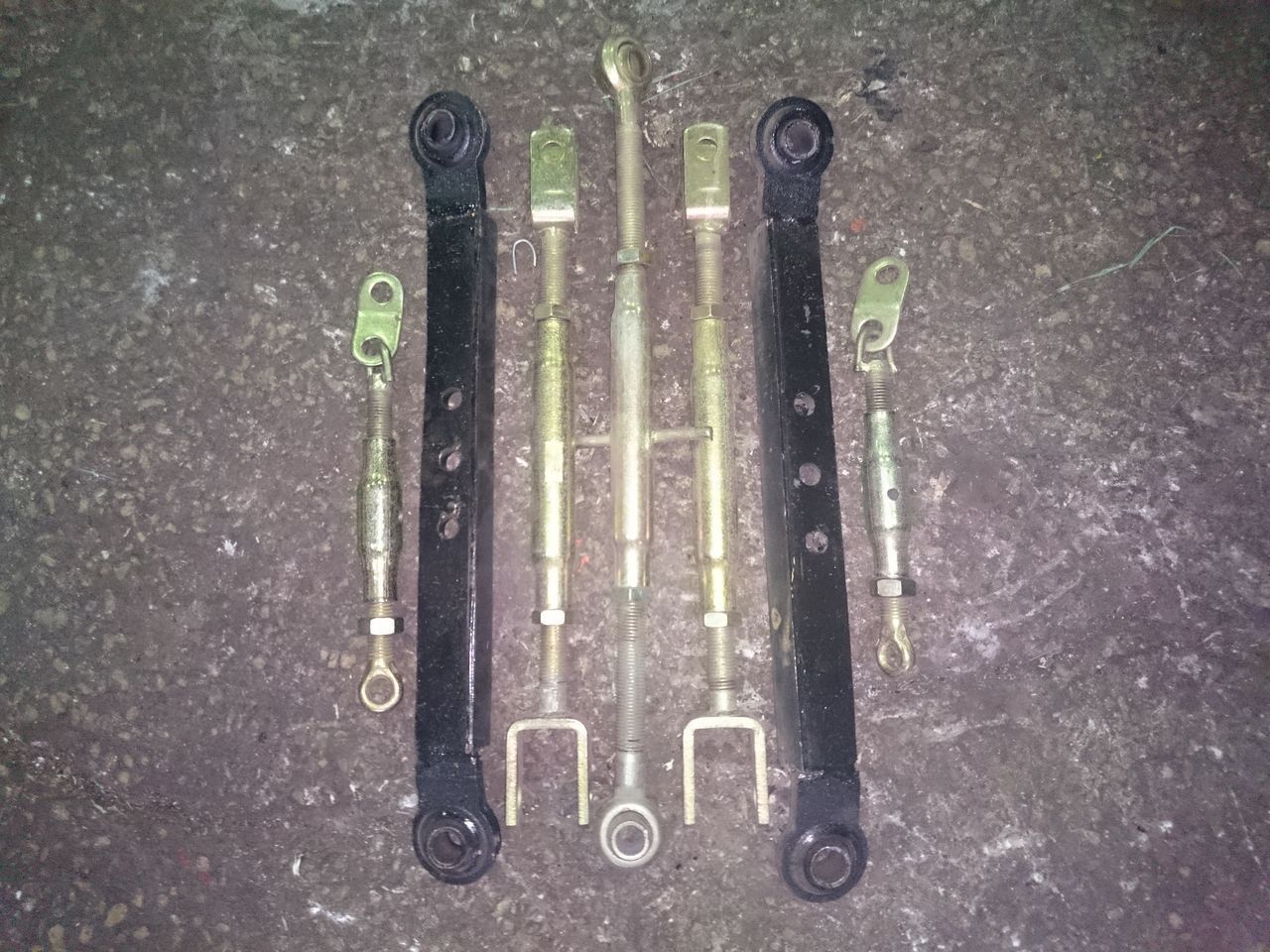

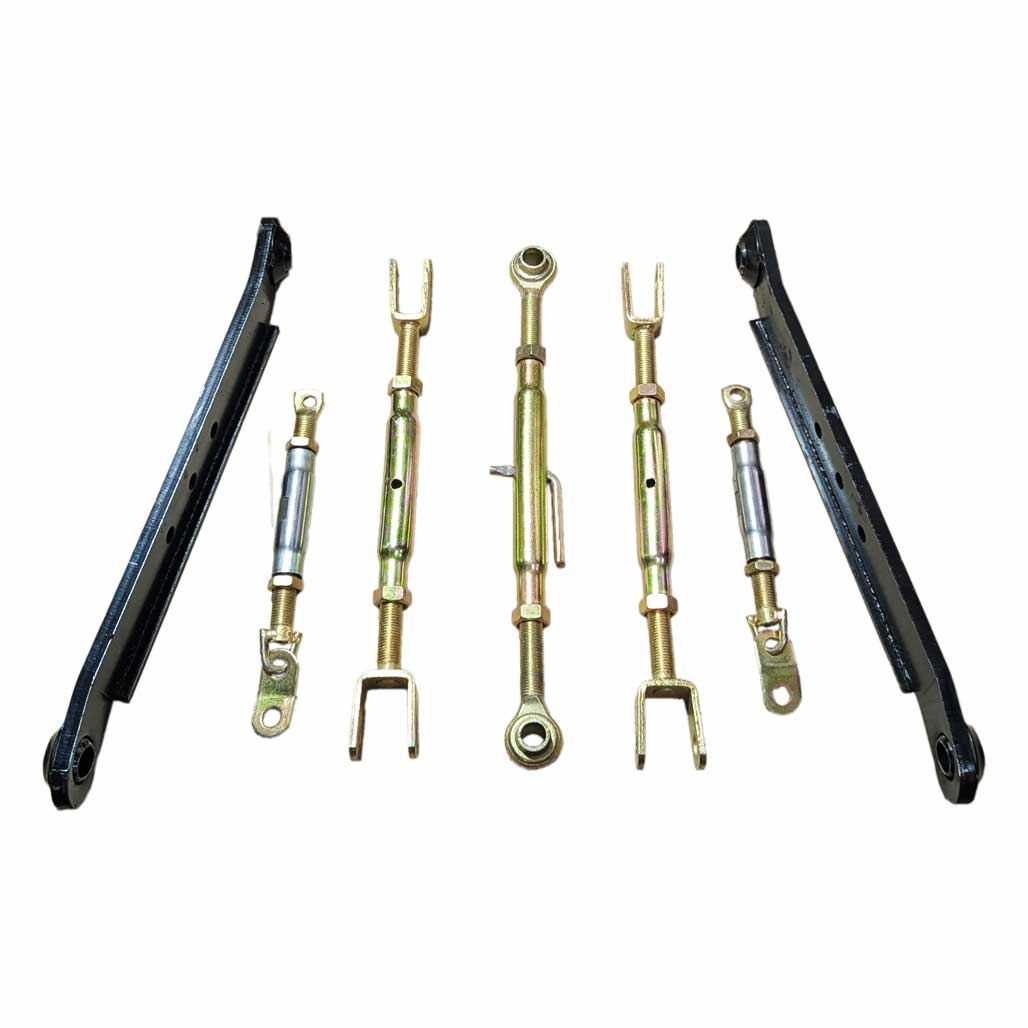

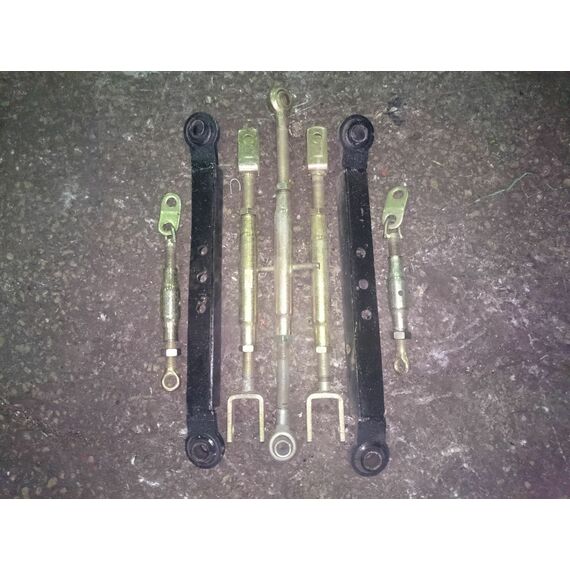

В состав комплекта входит:
1) Вертикальная тяга (раскосы) -2шт (код 0744);
2) Средняя тяга (центральная) - 1 шт (код 0367);
3) Нижняя тяга - 2 шт (коды 0745 и 4223);
4) Ограничительные цепи (растяжки) -2 шт. (код 0746)
Дополнительно могут потребоваться:
• Палец навески 14х70 - 2 шт (для вертикальной тяги). Можно заменить на 14х80
• Палец навески 14х60 - 2 шт (для вертикальной тяги). Можно заменить на Болт М14х60 и Гайка коронч. М14
• Палец навески 20х100 - 2 шт (для средней/верхней тяги)
Можно заменить на Палец навески 18х100
• Палец стопорный (замковый) d=9 - 2 шт
• Палец стопорный (замковый) d=8 - 2 шт
• Скоба такелажная М8 - 2 шт
• Гайка М16 - 2 шт.
• Шайба М16 - 2 шт.
• Гровер (шайба пружинная) М16 - 2 шт
• Шплинт 4х40 - 4 шт.
Рекомендуем приобрести комплект пальцев (код 1942).
