Механизм навесной подъемный 530 мм усиленный (для тракторов 16-24 л.с.) Xingtai
Навесной механизм (задняя трехточечная навеска) служит для присоединения к трактору навесных, полунавесных и прицепных сельскохозяйственных машин, регулировки рабочего положения, подъема в транспортное и опускания в рабочее положение навесных и полунавесных машин.
Данный механизм оснащен цельными прочными нижними тягами из листового металла толщиной 19 мм и усиленной центрально тягой с резьбой винта М24 либо М26.
Размеры:

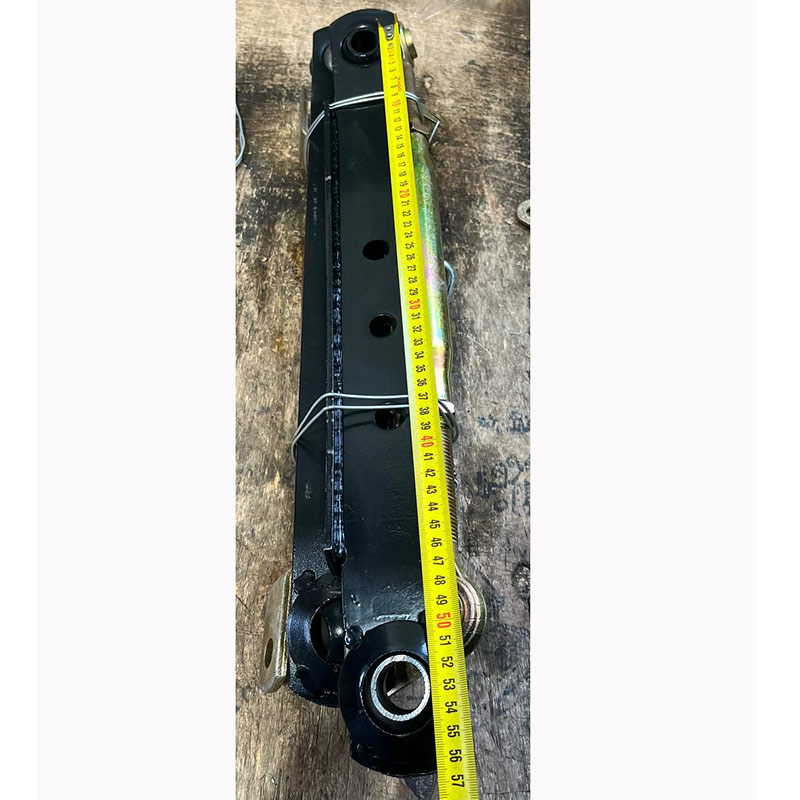

Длина нижних тяг по центрам яблок = 530 мм (межцентровое расстояние)

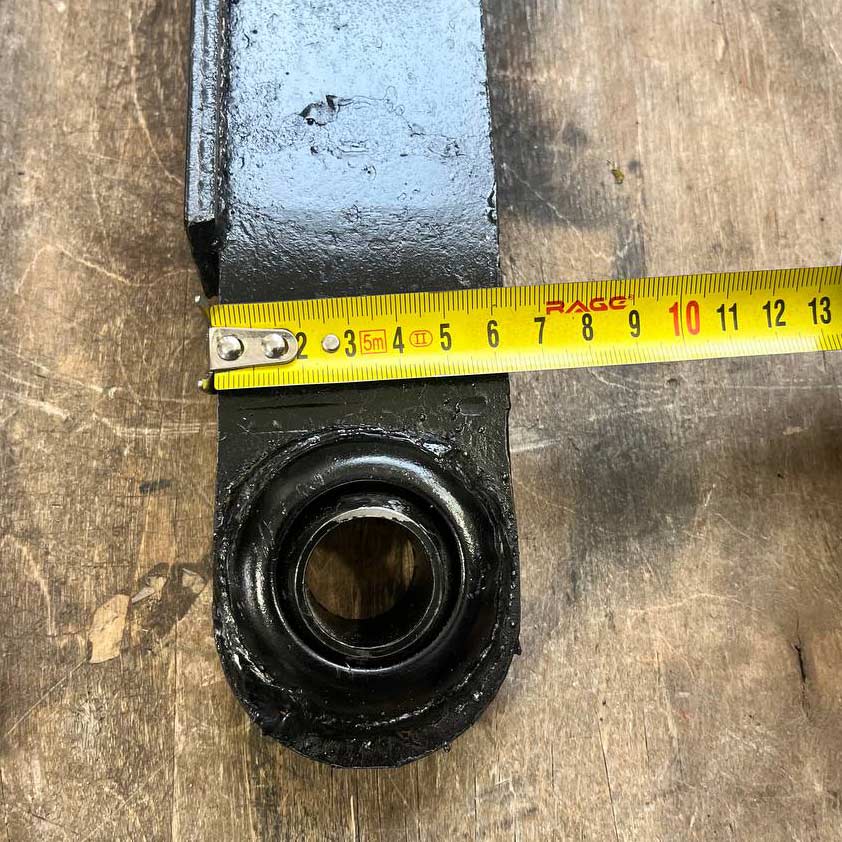

Длина нижней тяги (общая) = 600 мм. Диаметр яблок = 24 мм.

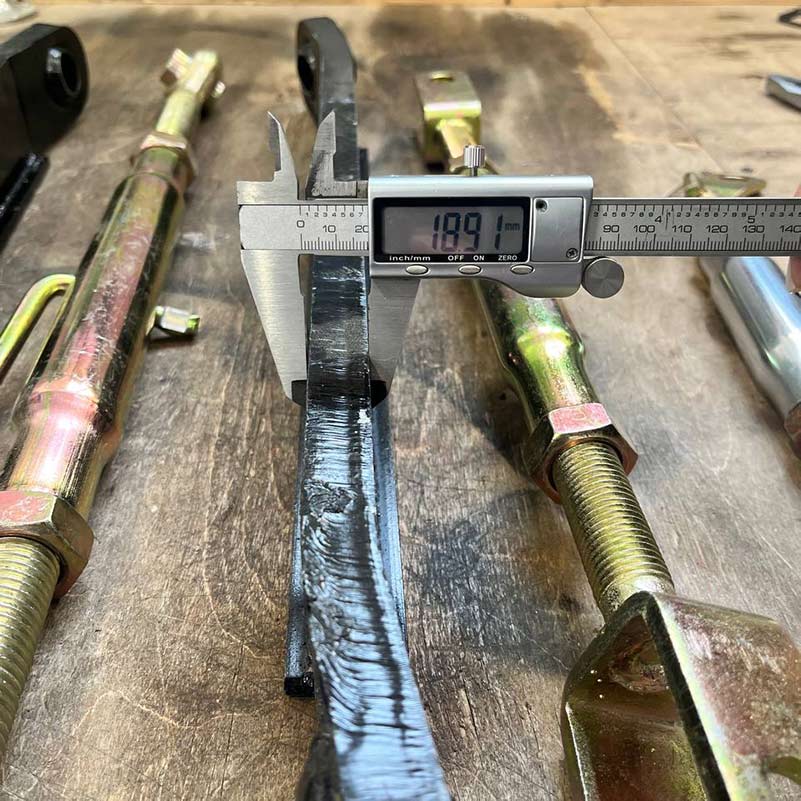

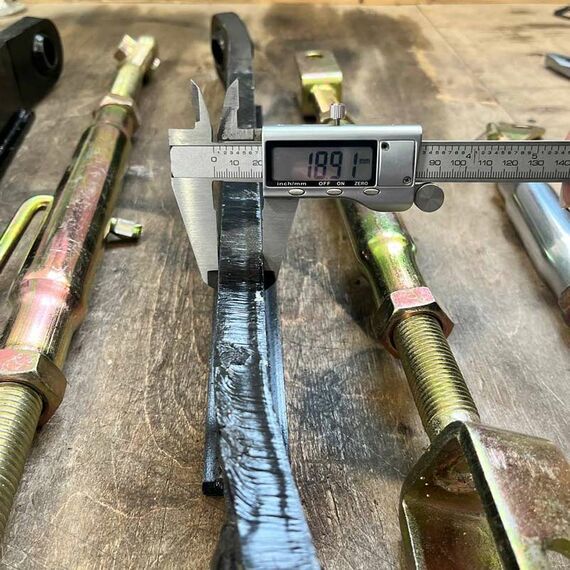

Толщина ниж. тяги - 19 мм

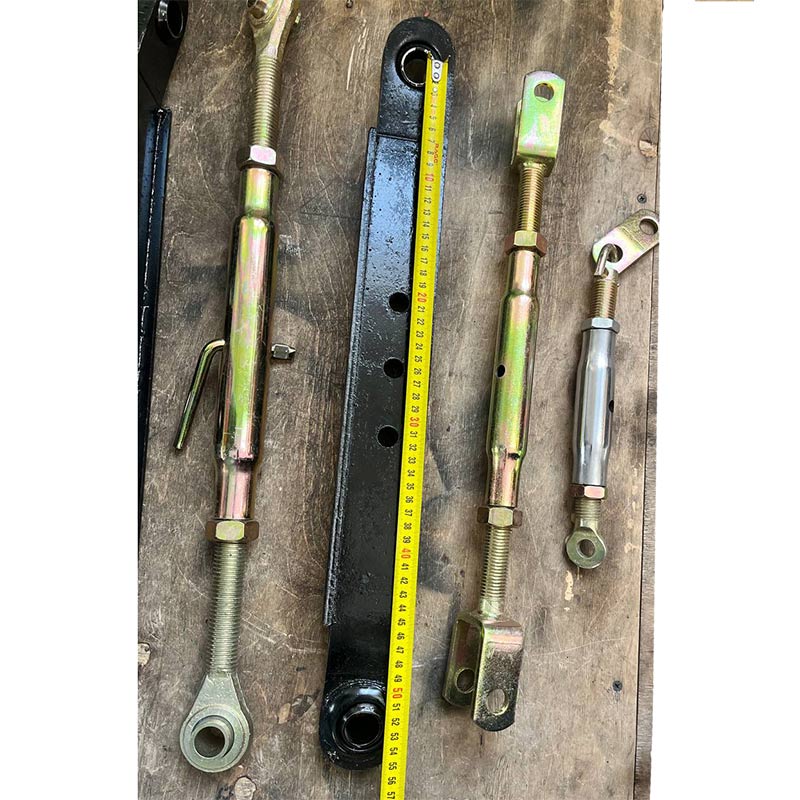

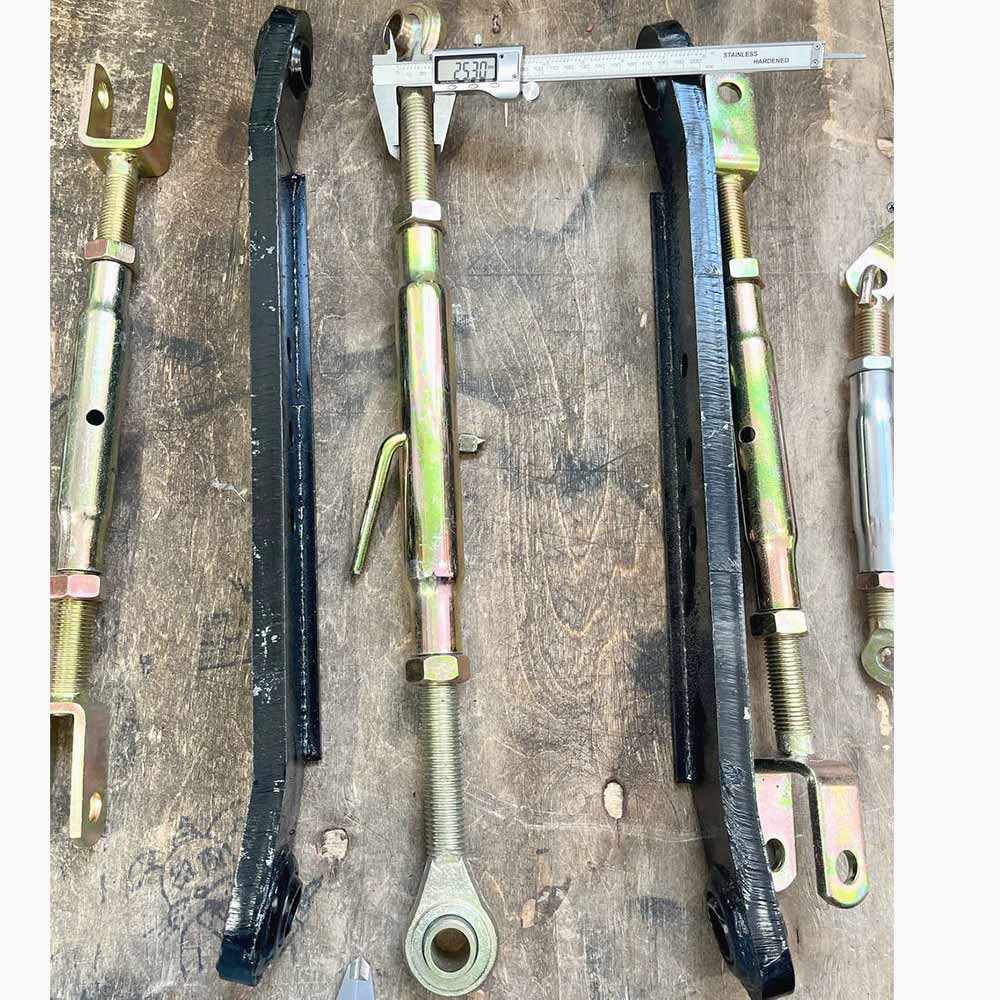

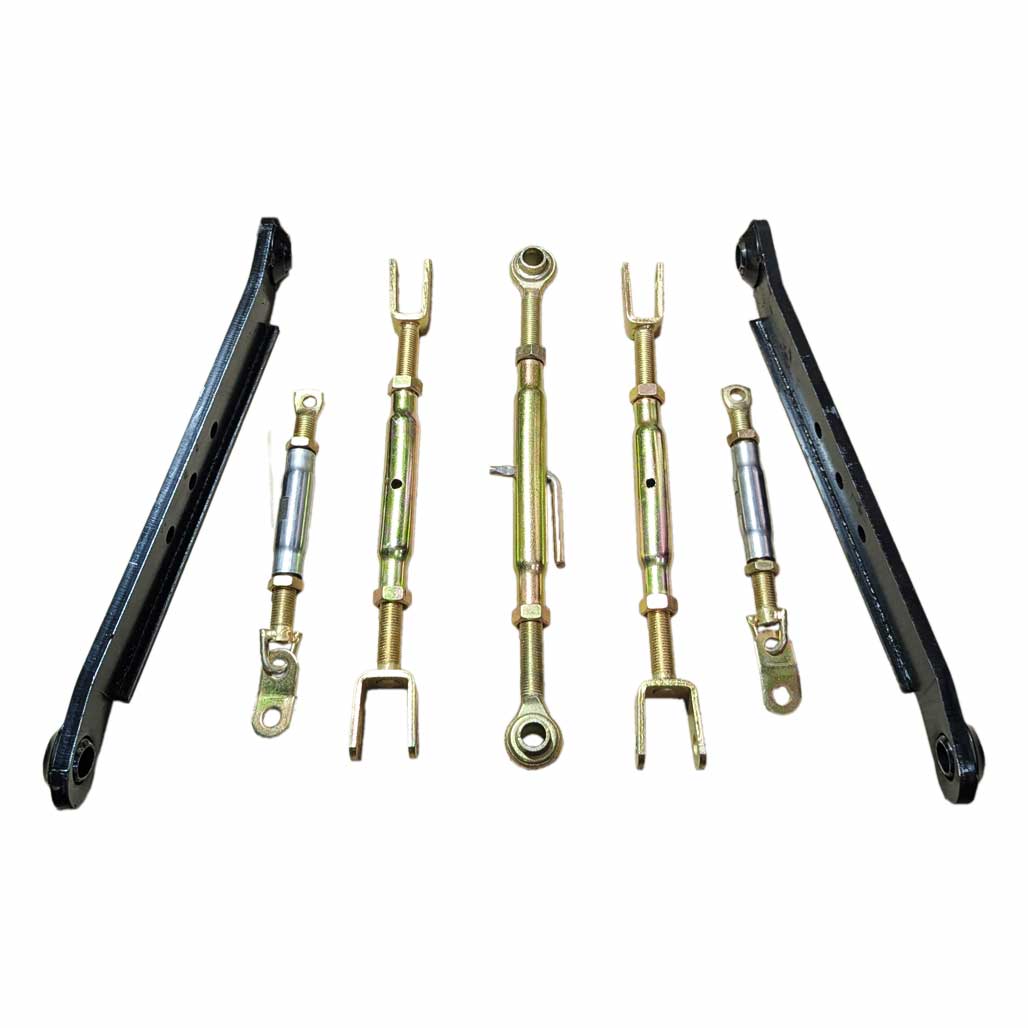

В состав комплекта входит:
1) Вертикальная тяга (раскосы) -2шт (код 0744);
2) Средняя тяга (центральная) - 1 шт (аналог кода 0367);
3) Нижняя тяга - 2 шт (коды 4520 и 4521);
4) Ограничительные цепи (растяжка) -2 шт. (код 0746)
Дополнительно могут потребоваться:
• Палец навески 14х70 - 2 шт (для вертикальной тяги). Можно заменить на 14х80
• Палец навески 14х60 - 2 шт (для вертикальной тяги). Можно заменить на Болт М14х60 и Гайка коронч. М14
• Палец навески 20х100 - 2 шт (для средней/верхней тяги)
Можно заменить на Палец навески 18х100
• Палец стопорный (замковый) d=9 - 2 шт
• Палец стопорный (замковый) d=8 - 2 шт
• Скоба такелажная М8 - 2 шт
• Гайка М16 - 2 шт.
• Шайба М16 - 2 шт.
• Гровер (шайба пружинная) М16 - 2 шт
• Шплинт 4х40 - 4 шт.
Рекомендуем приобрести комплект пальцев (код 1942).
