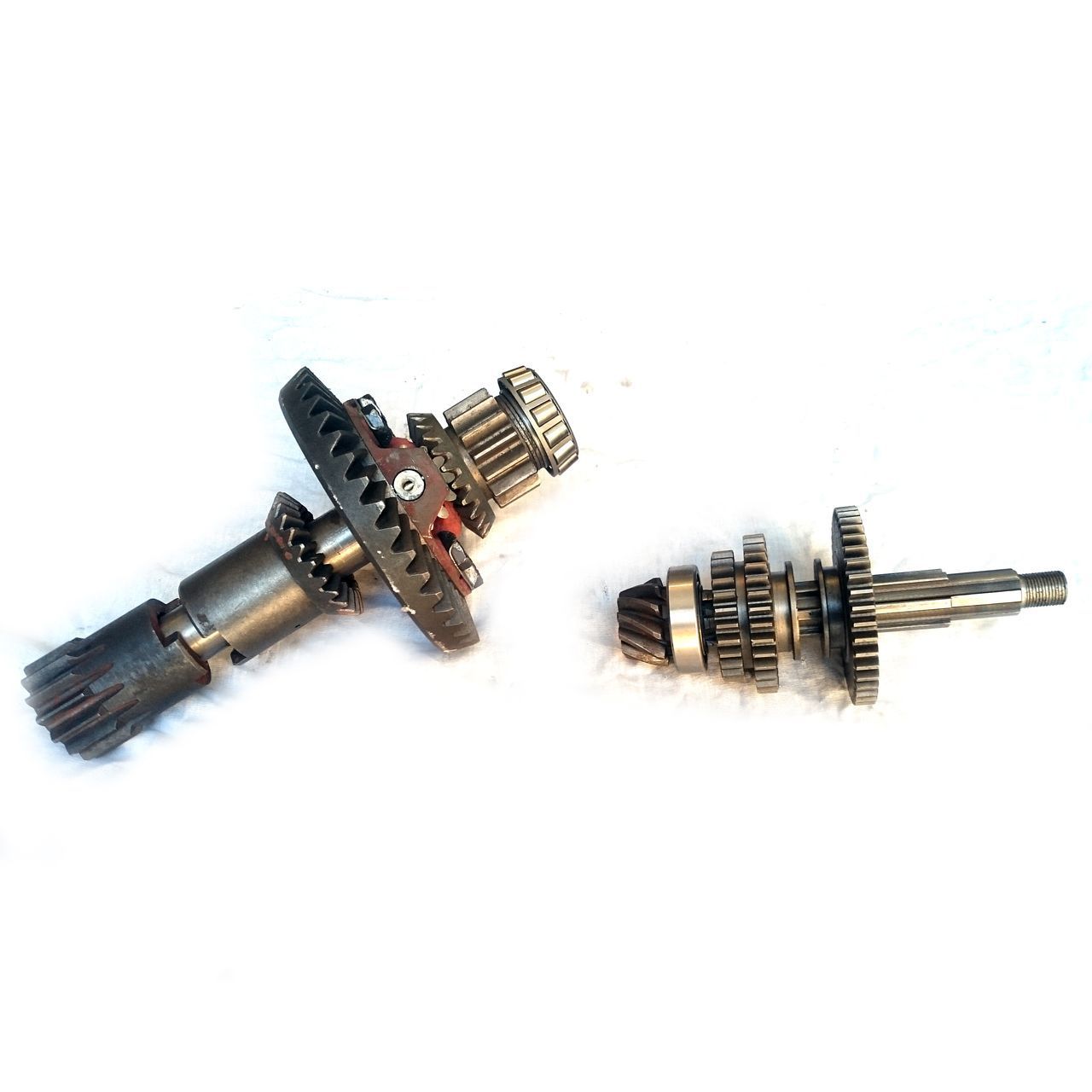

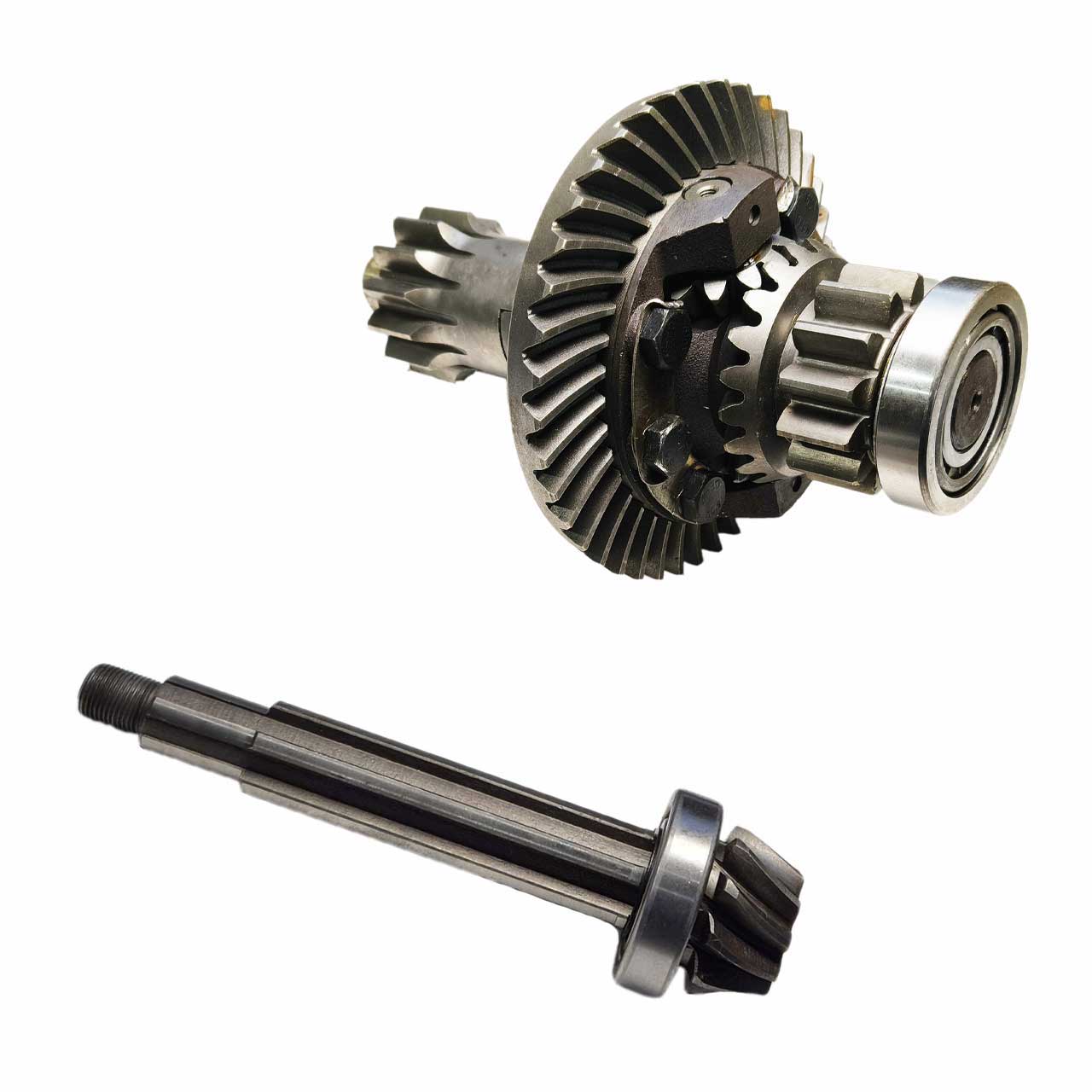

Дифференциал в сборе 13 зубьев Уралец/Синтай/Xingtai 160, 180, 220
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
Описание
состоит из: (Рис. 17)
1) Шестерня 2 и 3 передач подвижная
2) Шестерня 1 передачи и заднего хода подвижная
3) Поз. 12 - Шестерня коническая ведущая / Шестерня коническая ведомая (16.37.140/134)
4) подшипник NUP2/32,5 (92906)
5) Поз. 2 - шайба упорная (16.37.312)
6) Поз. 3 - шестерня правой полуоси зуб 15х24 (16.37.308-15) - 1 шт
7) Поз. 4 - болт м12х1.5х32 - 6 шт
8) Поз. 5 - Пластина стопорная болта диффер.(16.37.322) - 4 шт
9) Поз. 6 - Кольцо (10T.37.311-A) - 2 шт
10) Поз. 7 - Сателлит 13 зуб (10Т.37.309-13) - 2 шт
11) Поз. 8 - Ось сателлита (10T.37.310-A) - 2 шт
12) Поз. 9 - Палец 6х30 - 2 шт
13) Поз. 10 - Корпус дифференциала (10T.37.306-2) - 1 шт
14) Поз. 11 - Вал центральной передачи (16.37.148) -1 шт
15) Поз. 13 - Шестерня левой полуоси конич. 24 зуб (16.37.320-24) - 1 шт
16) Поз. 14 - Прокладка регулировочная (16.37.174) - 1 шт
17) Поз. 15 - Шестерня левой полуоси 15 зуб. (16.37.307-15) - 1 шт
18)ПШ 7306 - 1 шт
ВНИМАНИЕ!!! в Комплект не входит: Шайба под сателлит - 2 шт и подшипник 7306- еще 1
1) Шестерня 2 и 3 передач подвижная
2) Шестерня 1 передачи и заднего хода подвижная
3) Поз. 12 - Шестерня коническая ведущая / Шестерня коническая ведомая (16.37.140/134)
4) подшипник NUP2/32,5 (92906)
5) Поз. 2 - шайба упорная (16.37.312)
6) Поз. 3 - шестерня правой полуоси зуб 15х24 (16.37.308-15) - 1 шт
7) Поз. 4 - болт м12х1.5х32 - 6 шт
8) Поз. 5 - Пластина стопорная болта диффер.(16.37.322) - 4 шт
9) Поз. 6 - Кольцо (10T.37.311-A) - 2 шт
10) Поз. 7 - Сателлит 13 зуб (10Т.37.309-13) - 2 шт
11) Поз. 8 - Ось сателлита (10T.37.310-A) - 2 шт
12) Поз. 9 - Палец 6х30 - 2 шт
13) Поз. 10 - Корпус дифференциала (10T.37.306-2) - 1 шт
14) Поз. 11 - Вал центральной передачи (16.37.148) -1 шт
15) Поз. 13 - Шестерня левой полуоси конич. 24 зуб (16.37.320-24) - 1 шт
16) Поз. 14 - Прокладка регулировочная (16.37.174) - 1 шт
17) Поз. 15 - Шестерня левой полуоси 15 зуб. (16.37.307-15) - 1 шт
18)ПШ 7306 - 1 шт
ВНИМАНИЕ!!! в Комплект не входит: Шайба под сателлит - 2 шт и подшипник 7306- еще 1
Характеристики
Размеры
Для определения нужного Вам дифференциала просим посчитать количество зубьев на сателлитах.
Корпус дифференциала имеет 6 отверстий - 12 мм.,
Расстояние между центрами - 102 мм.,
