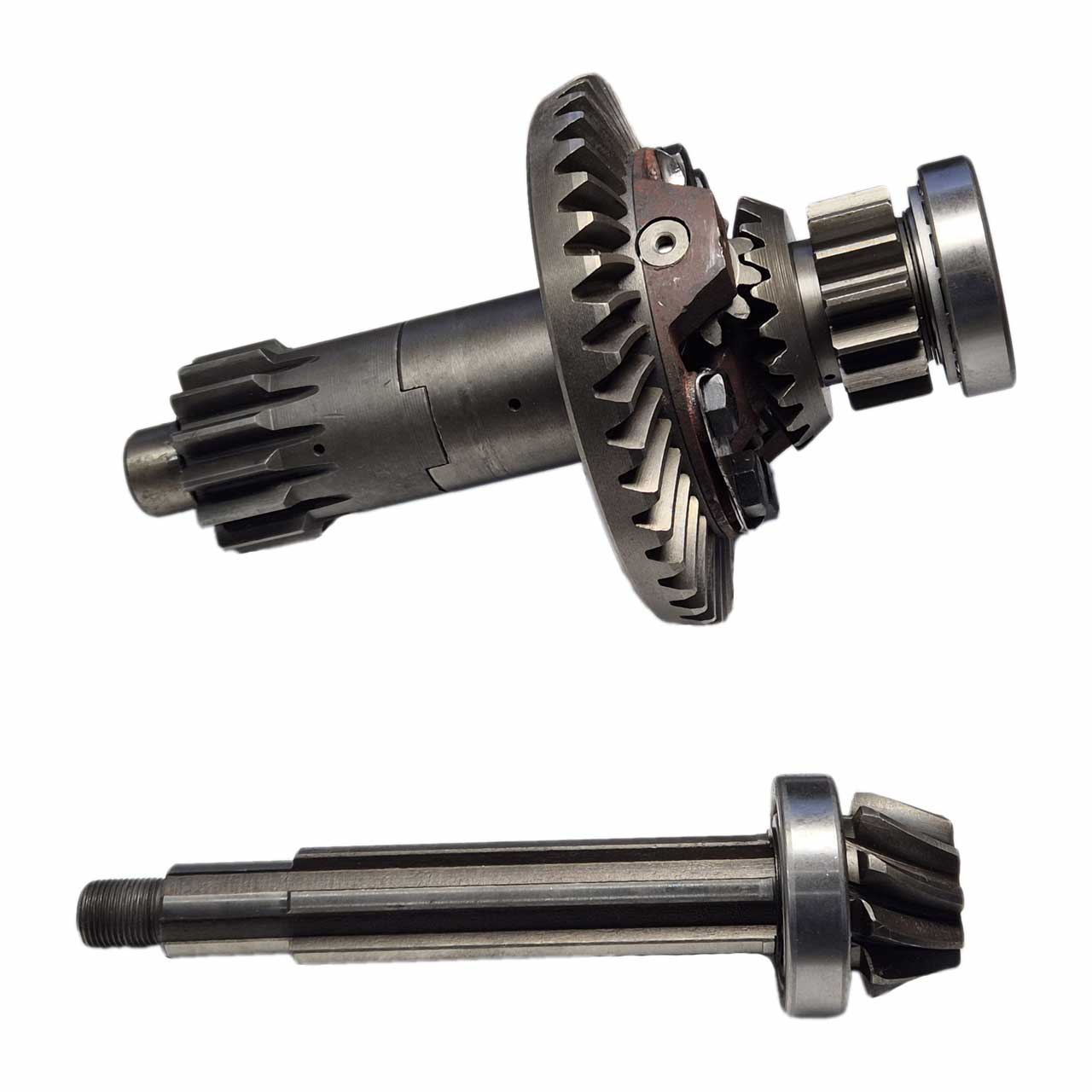

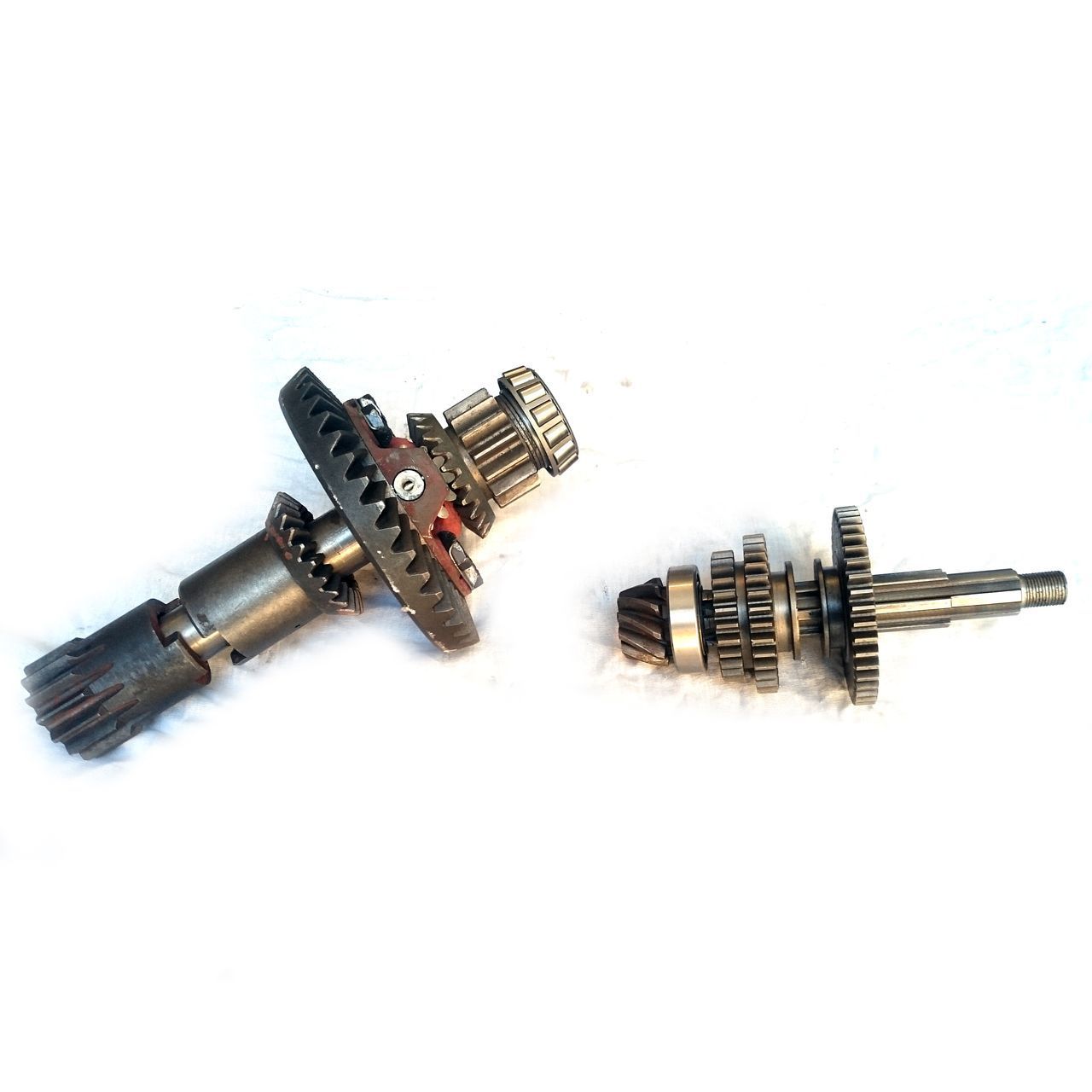

Дифференциал в сборе 12 зубьев Уралец/Синтай/Xingtai 160, 180, 220
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
Описание
состоит из: (Рис. 17)
1) Шестерня 2 и 3 передач подвижная
2) Шестерня 1 Передачи и зад. хода подвижная
3) Поз.12 - Шестерня коническая ведущая/Шестерня коническая ведомая (16.37.140/134)
4) подшипник NUP2/32,5 (92906)
5) Поз. 2 - шайба упорная (16.37.312)
6) Поз. 3 - шестерня правой полуоси зуб 14х22 (16.37.308-14) - 1 шт
7) Поз.4 - болт м12х1.5х32 - 6 шт
8) Поз. 5 - Пластина стоп. болта дифф. (16.37.322) - 4 шт
9) Поз. 6 - Кольцо - 2 шт (10T.37.311-A) - 2 шт
10) Поз. 7 - Сателлит 12 зуб (10Т.37.309-12) - 2 шт
11) Поз. 8 - Ось сателлита (10T.37.310-A) - 2 шт
12) Поз. 9 - Палец 6х30 - 2 шт
13) Поз. 10 - Корпус дифференциала (10T.37.306-2) - 1 шт
14) Поз. 11 - Вал центральной передачи (16.37.148) -1 шт
15) Поз. 13 - Шестерня левой полуоси коническая 22 зуб (16.37.320-22) - 1 шт
16) Поз. 14 - Прокладка регулировочная (16.37.174) - 1 шт
17) Поз. 15 - Шестерня левой полуоси 14 зуб. (16.37.307-14) - 1 шт
18)ПШ 7306 - 1 шт
ВНИМАНИЕ!!! в Комплект не входит: Шайба под сателлит - 2 шт и подшипник 7306- еще 1
1) Шестерня 2 и 3 передач подвижная
2) Шестерня 1 Передачи и зад. хода подвижная
3) Поз.12 - Шестерня коническая ведущая/Шестерня коническая ведомая (16.37.140/134)
4) подшипник NUP2/32,5 (92906)
5) Поз. 2 - шайба упорная (16.37.312)
6) Поз. 3 - шестерня правой полуоси зуб 14х22 (16.37.308-14) - 1 шт
7) Поз.4 - болт м12х1.5х32 - 6 шт
8) Поз. 5 - Пластина стоп. болта дифф. (16.37.322) - 4 шт
9) Поз. 6 - Кольцо - 2 шт (10T.37.311-A) - 2 шт
10) Поз. 7 - Сателлит 12 зуб (10Т.37.309-12) - 2 шт
11) Поз. 8 - Ось сателлита (10T.37.310-A) - 2 шт
12) Поз. 9 - Палец 6х30 - 2 шт
13) Поз. 10 - Корпус дифференциала (10T.37.306-2) - 1 шт
14) Поз. 11 - Вал центральной передачи (16.37.148) -1 шт
15) Поз. 13 - Шестерня левой полуоси коническая 22 зуб (16.37.320-22) - 1 шт
16) Поз. 14 - Прокладка регулировочная (16.37.174) - 1 шт
17) Поз. 15 - Шестерня левой полуоси 14 зуб. (16.37.307-14) - 1 шт
18)ПШ 7306 - 1 шт
ВНИМАНИЕ!!! в Комплект не входит: Шайба под сателлит - 2 шт и подшипник 7306- еще 1
Характеристики
Размеры
Для определения нужного Вам дифференциала просим посчитать количество зубьев на сателлитах.
Корпус дифференциала имеет 6 отверстий - 12 мм.,
Расстояние между центрами - 102 мм.,
