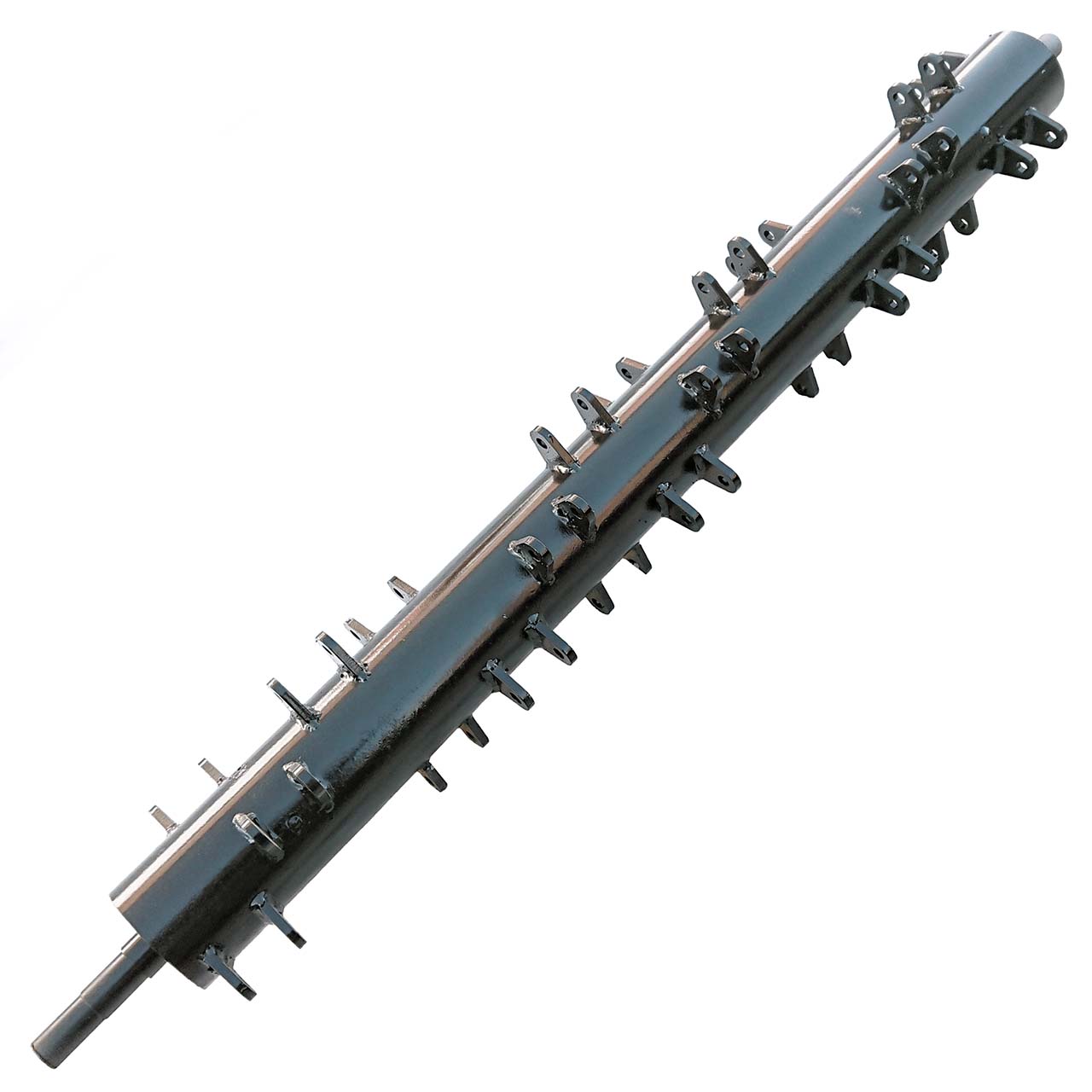

Вал молотковой косилки Н22 (L=1,25) - Н22.02.000
Внимание! Данный вал поставляется по заявке.
Применяется на молотковой косилке Н22 с шириной захвата 1,25 м. Изготовлен из качественной конструкционной стали. Производится с одновременной обработкой обеих осей для исключения биения при вращении.
На вал устанавливается ножей Y - 52 шт. (код 0793) или молоток 0,31 - 26 шт. (код 2467) и закрепляются болтами М12 (код 2994).
Подходит для установки на вал шкив В125 (код 3016) и шпонка 8х7х40 (код 2968).
Размеры:
Длина = 1400 мм.
Наружный диаметр = 109/35 мм.
Посадочный диаметр под подшипниковый узел UCF 206 (код 2462) - 30 мм.
Посадочный диаметр под шкив = 28 мм.
Креплений ножа - 52 шт.
Высота крепления = 40 мм.
Отверстия диаметром = 13 мм.
Расстояние между соседними проушинами крепления ножа - 46 мм.
Габаритный диаметр вала с проушинами - 150 мм;
Толщина стенки трубы - 5 мм
Длина рабочей части вала - 1220 мм
