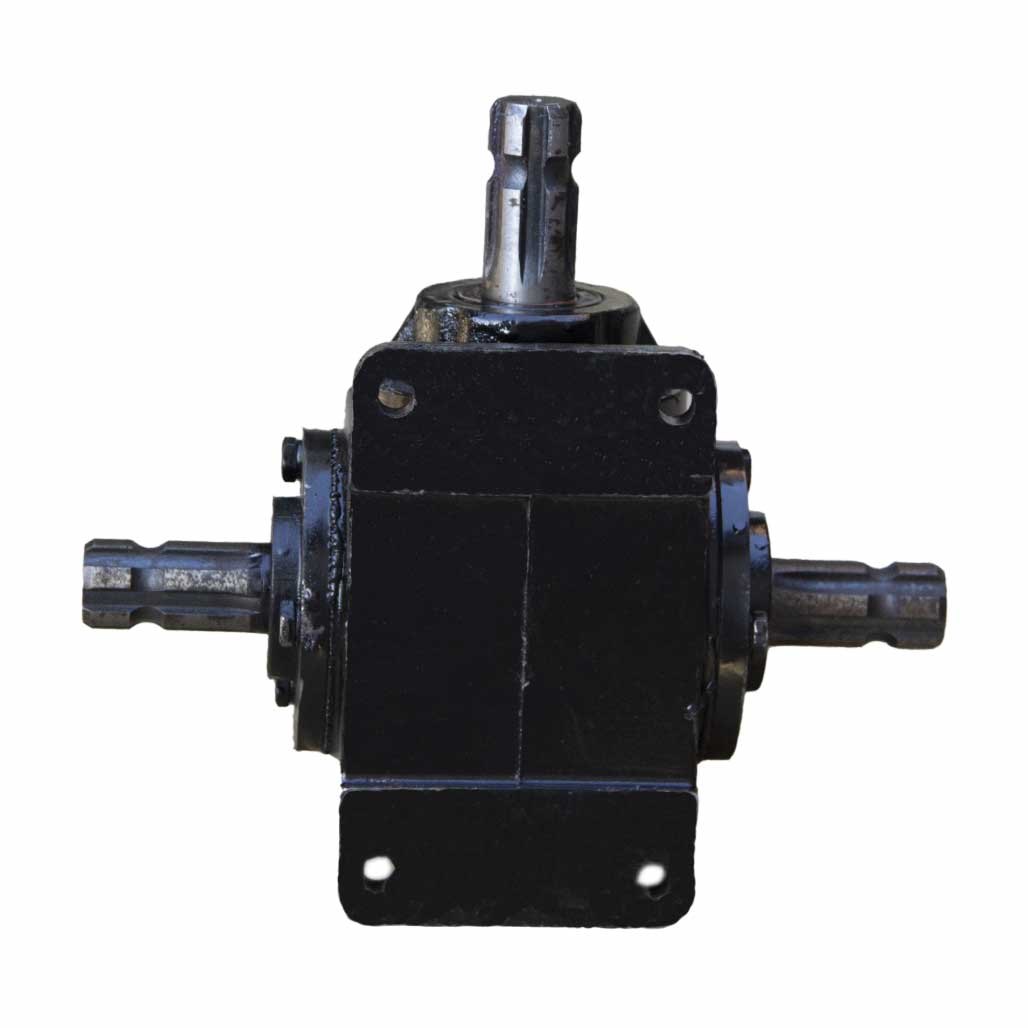

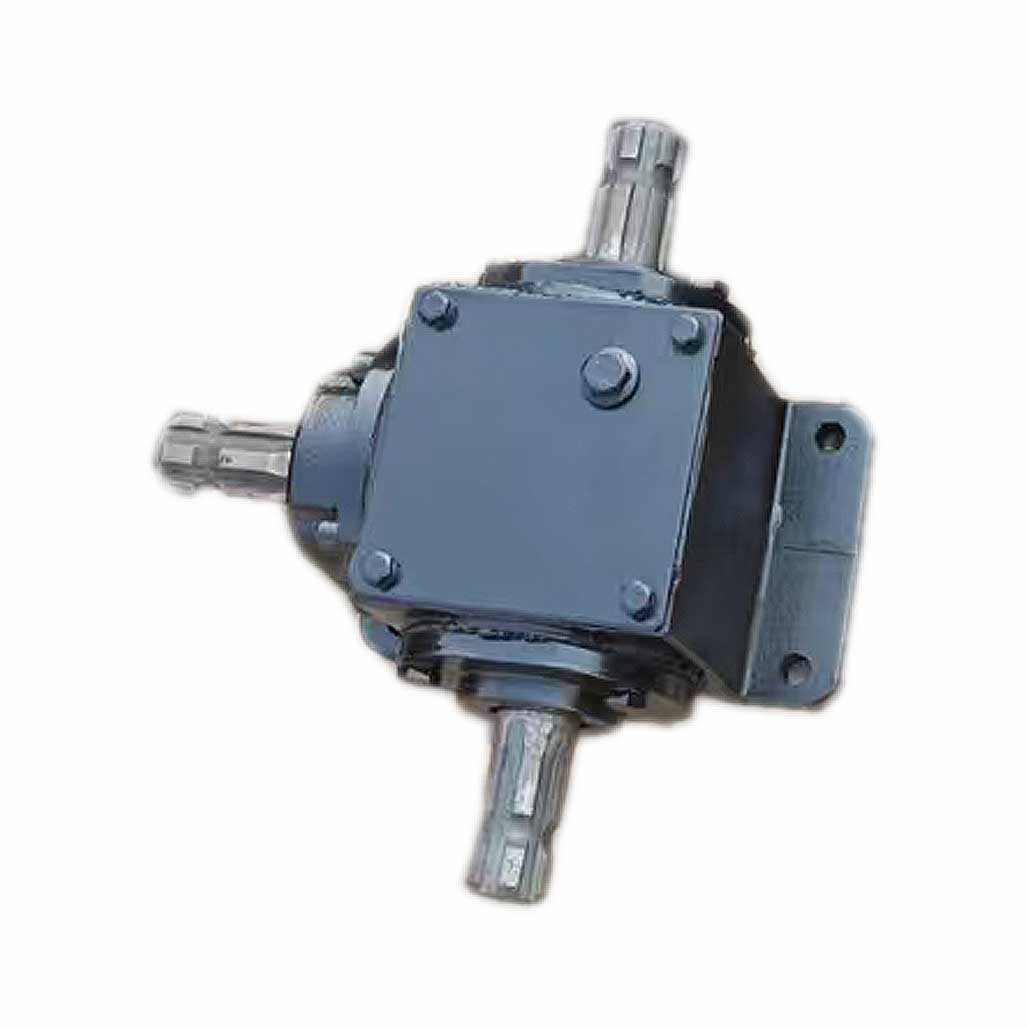

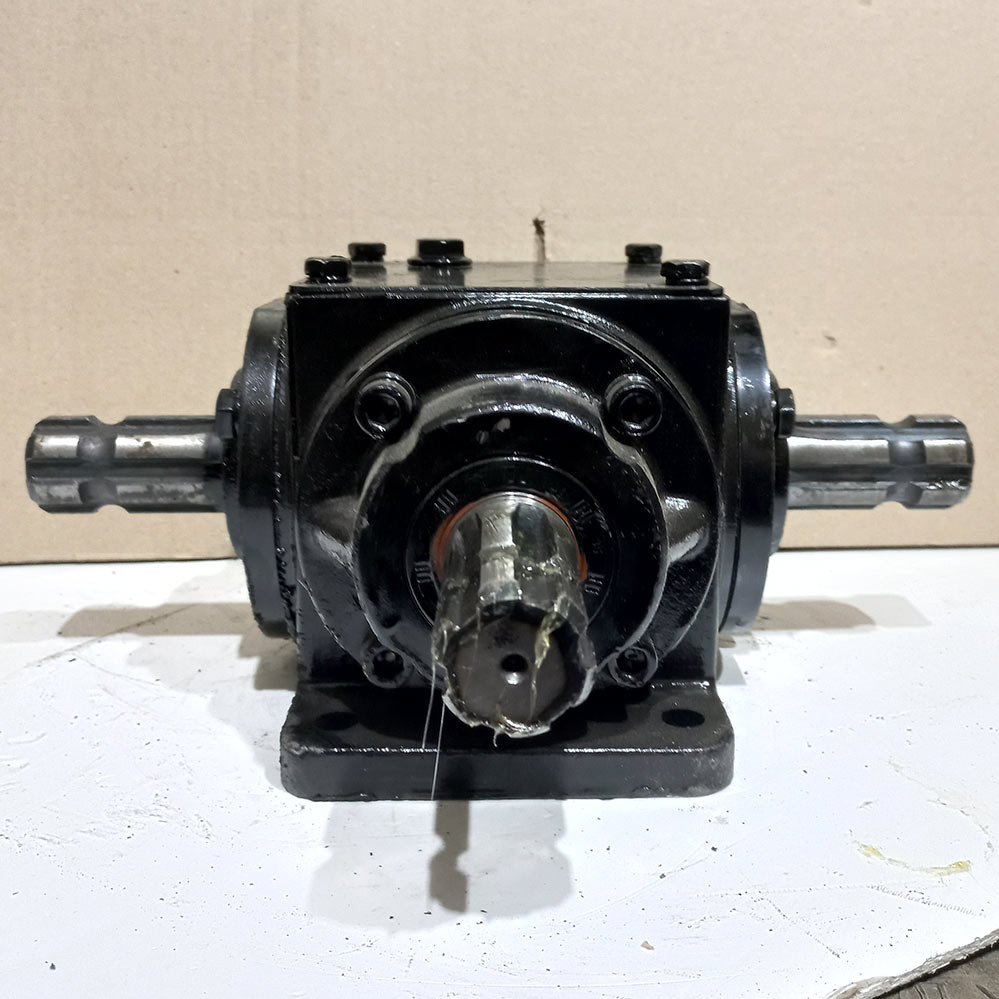

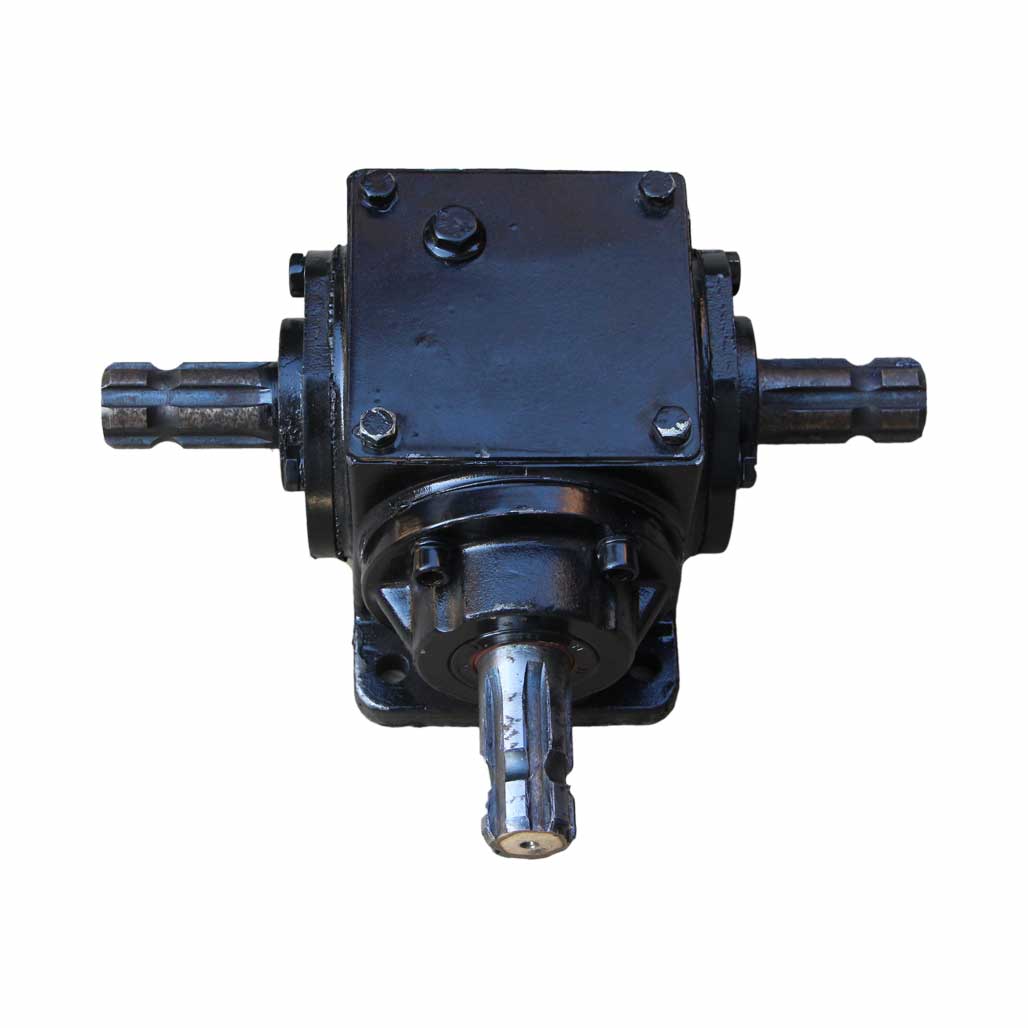

Редуктор угловой Т-образный со шлицевыми валами 6Т (1:1)

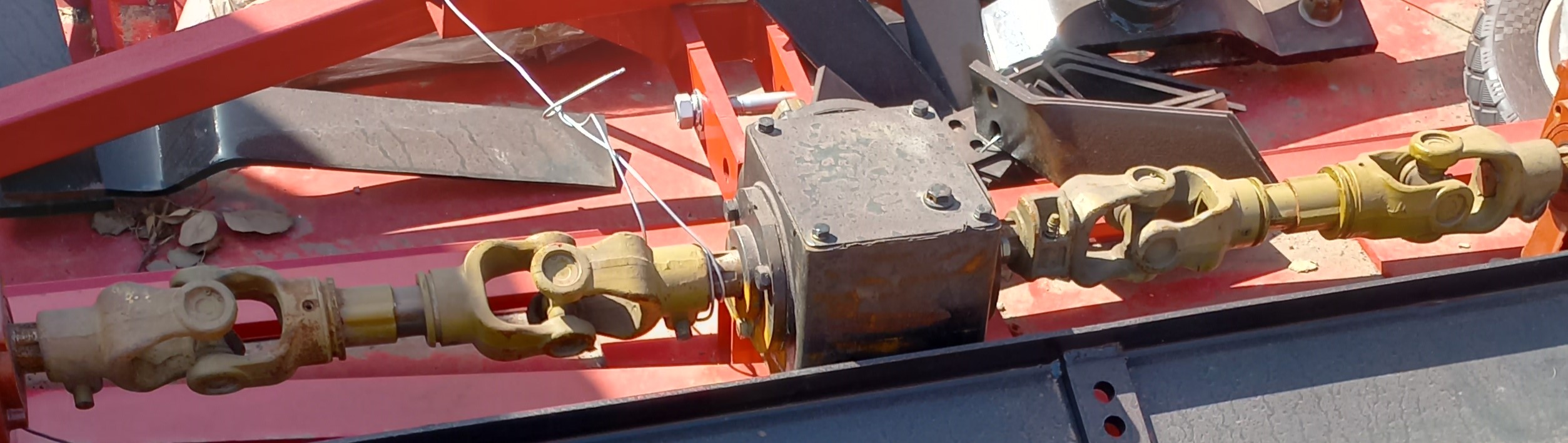

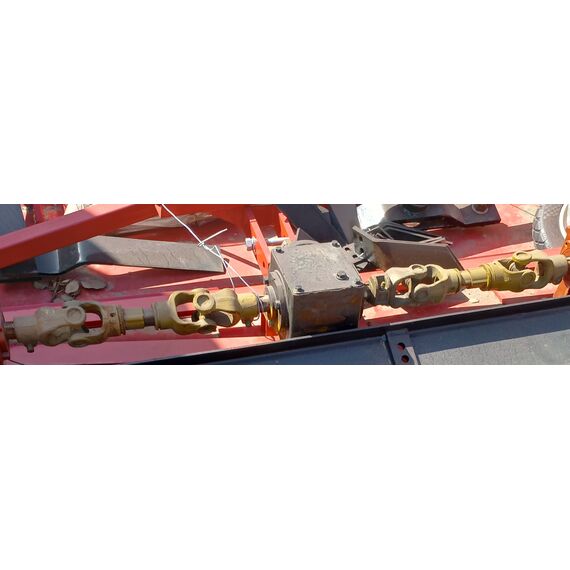

У редуктора передаточное отношение 1:1, т.е. если на входе 540-1000 об./мин, то и на выходе 540 -1000 об/мин, вращение двухстороннее. Валы крутятся в одном направлении, в ту сторону, в которую крутит ВОМ. Любой из валов может быть приводным. На фото вариант применения
Номинальная входная скорость от 540-1000 об/минВНИМАНИЕ!!!
для транспортировки редуктор поставляется "Сухой" без масла, после установки редуктора на орудие, необходимо залить масло ТАД17, маслом нужно покрыть хотя-бы половину шестерни, уровня нет.
Применяется сальник на входном валу размер 35х56х10
Размеры:
Габариты - 370х330х150 мм.
Валы шлицевые:
диаметр по шлицам - 35 мм.
диаметр по впадинам - 28 мм.
Обозначение типоразмера шлицев: 1 3/8" z6 (под стандартный ВОМ 6х32х35)
длина входного вала - 73 мм.
длина выходных валов - 70 мм
Общая длина по торцам боковых валов - 330 мм.
Расстояние между центрами перпендикулярных валов - 250 мм.
Посадочные размеры:
4 крепежных отверстия диаметром - 12,6 мм.
Расстояние между центрами крепежных отверстий - 180х100 мм.
