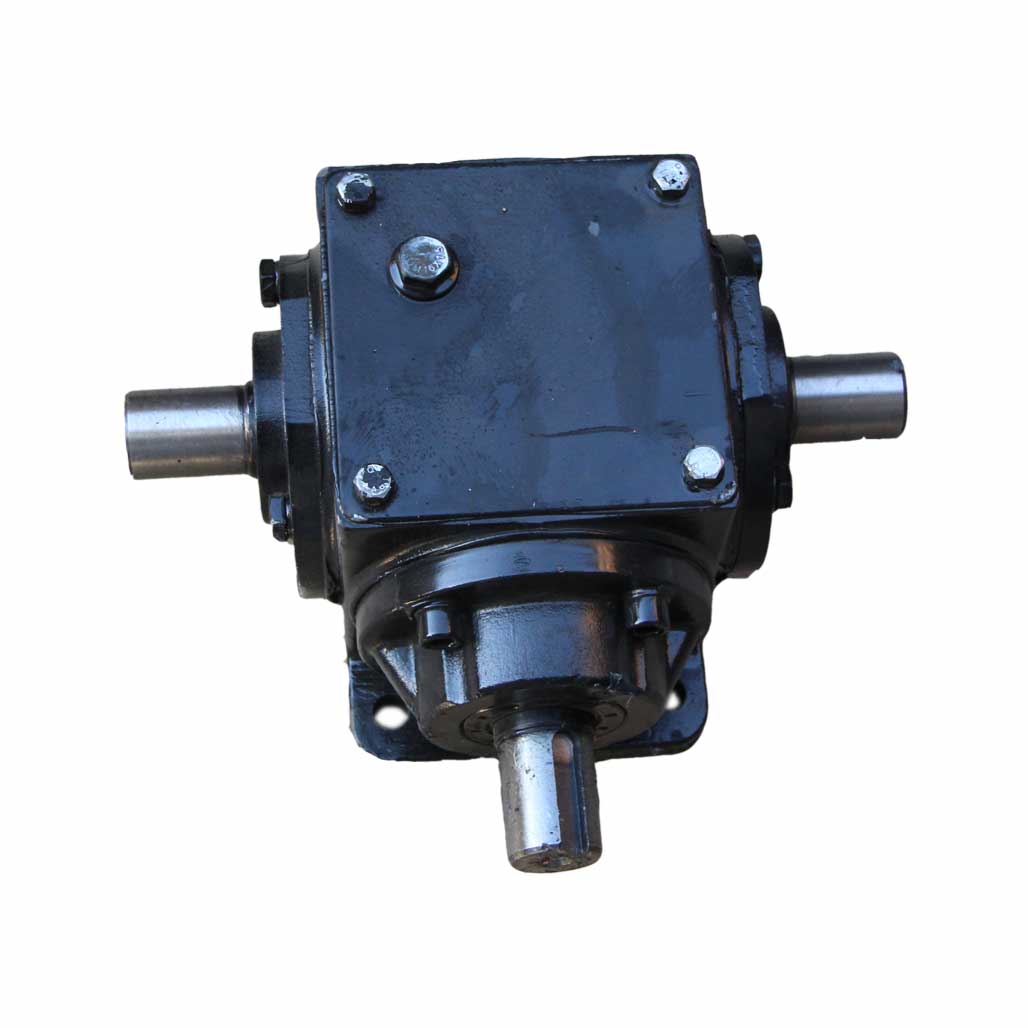

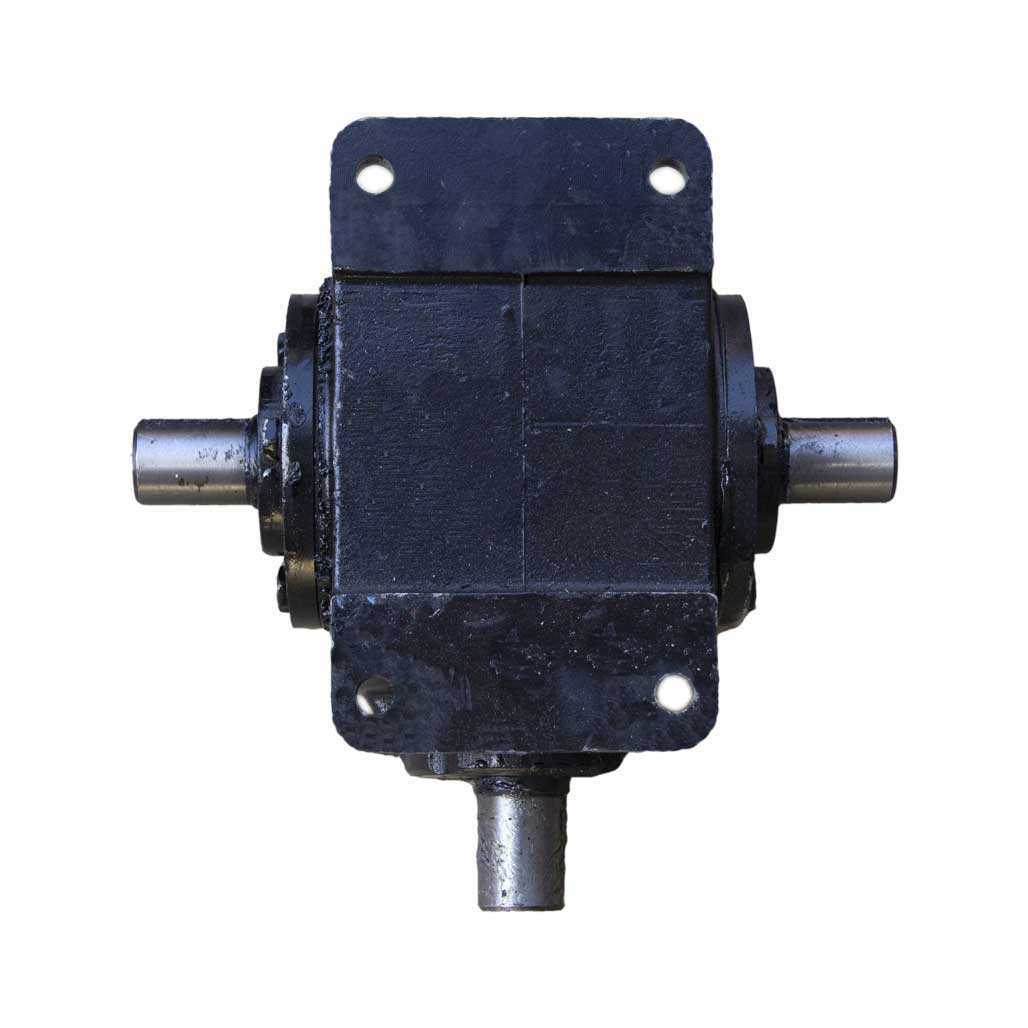

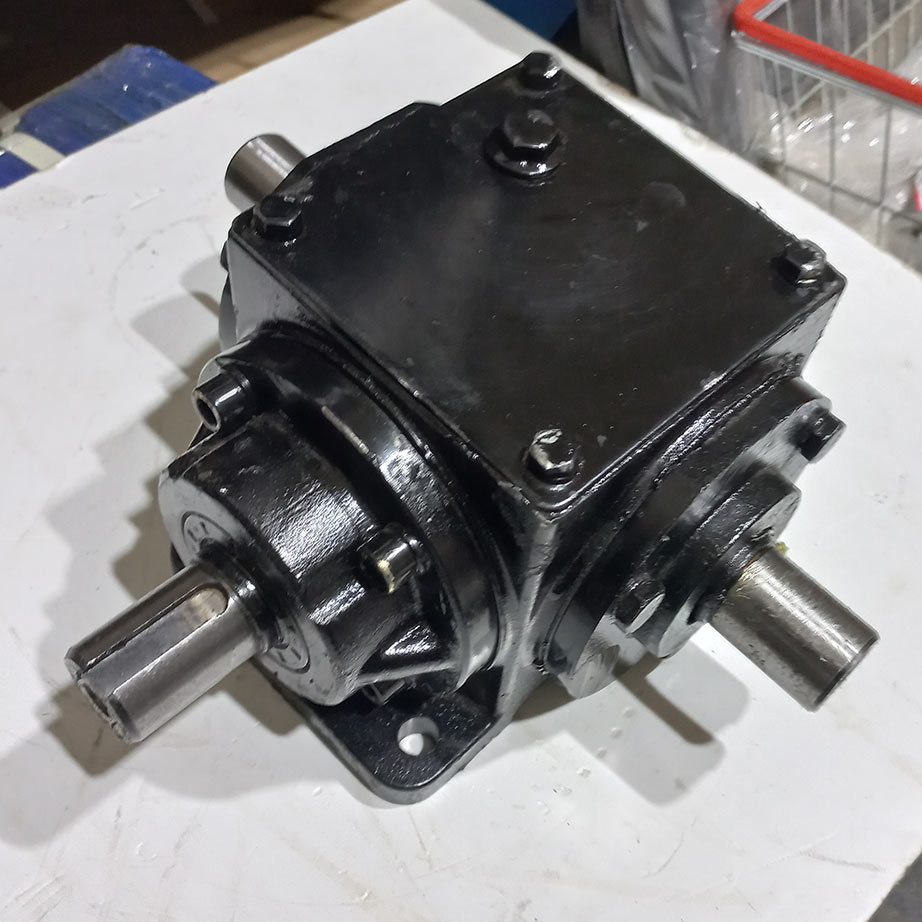

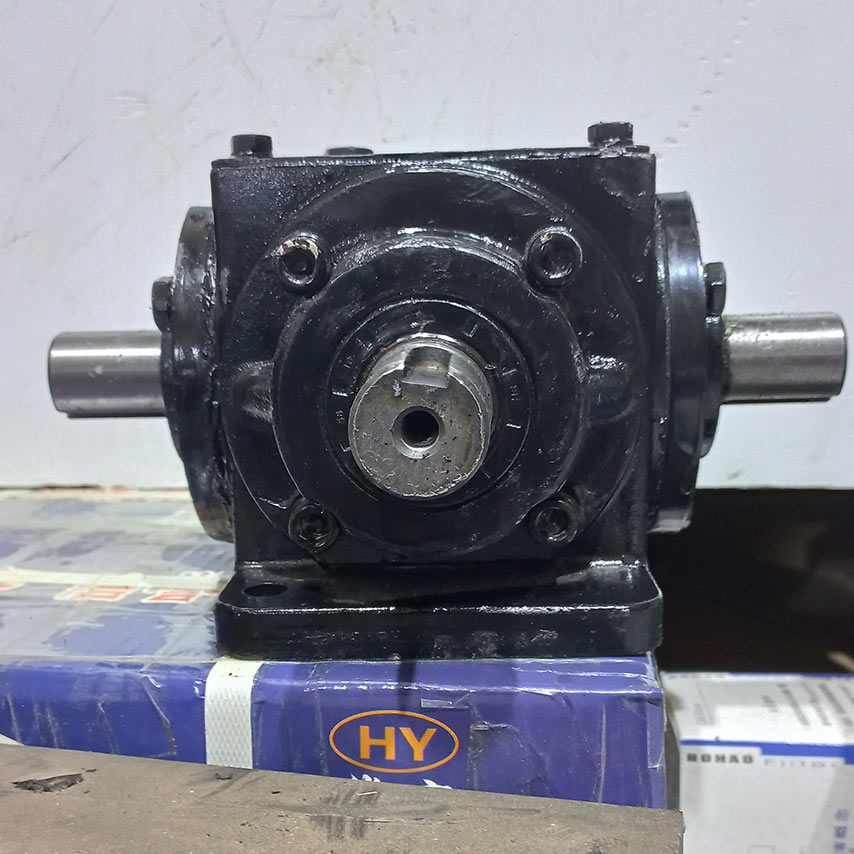

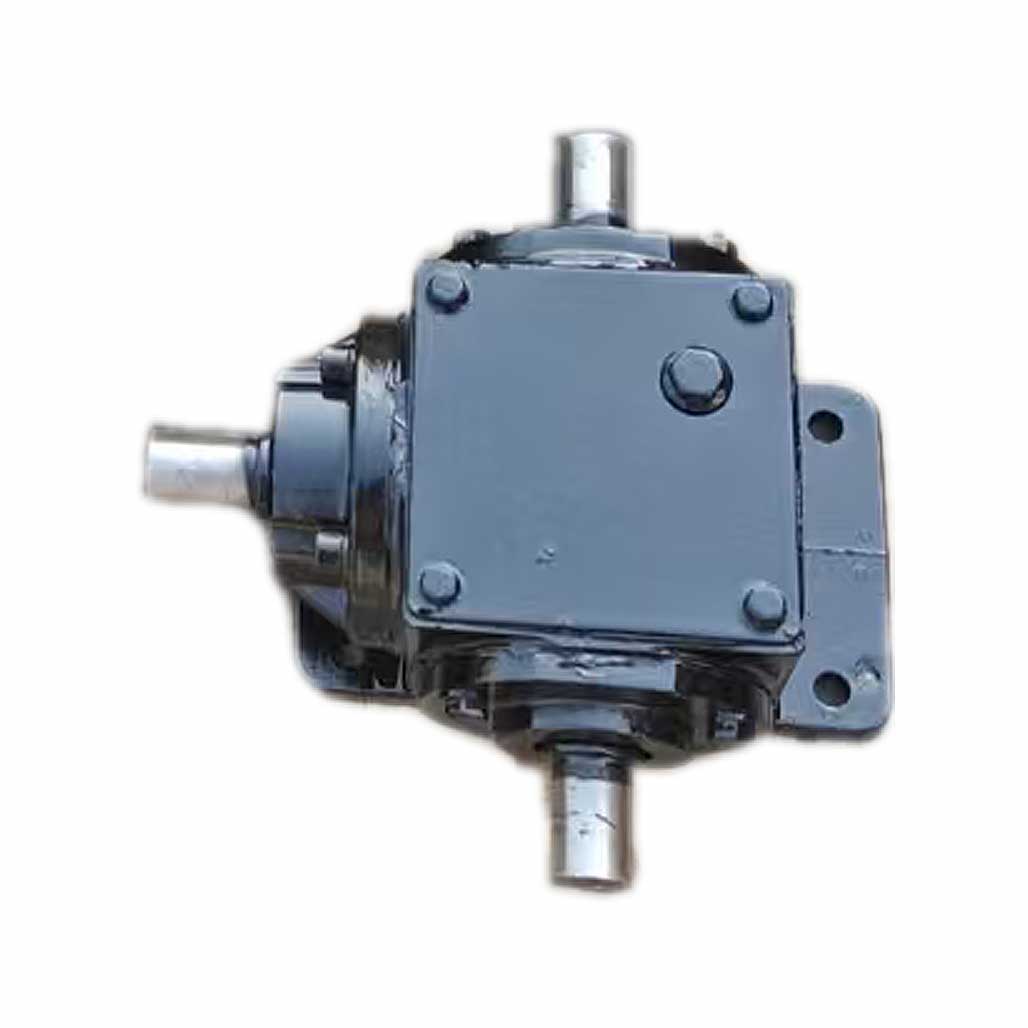

Редуктор угловой Т-образный с валами 32 мм под шпонку (1:1)
Редуктор имеет передаточное отношение 1:1, т.е. если на входе 540-1000 об./мин, то и на выходе 540 -1000 об/мин, вращение двухстороннее. Валы крутятся в одном направлении, в ту сторону, в которую крутит ВОМ. Механической доработкой изменить направление вращения нельзя.
Приводным может быть любой из валов.
Номинальная входная скорость 540 об/мин
ВНИМАНИЕ!!! для транспортировки редуктор поставляется "Сухой" без масла, после установки редуктора на орудие, необходимо залить масло ТАД17, маслом нужно покрыть хотя-бы половину шестерни, уровня нет.
Размеры:
Габариты: 280х280х150 мм.
Вал входной/выходные:
диаметр наружный - 32 мм.
длина входного вала - 43 мм.
длина выходных валов - 41 мм
Размеры под шпонку: 10х5х40 мм.
Общая длина по торцам боковых валов - 280 мм.
Расстояние между центрами перпендикулярных валов - 220 мм.
Посадочные размеры:
4 крепежных отверстия диаметром - 12,6 мм.
Расстояние между центрами крепежных отверстий - 180х100 +/-1 мм.
Номинальная входная скорость 540 - 1000 об/мин
Номинальная мощность трактора - 24 - 35 л.с.
Редуктор угловой Т образный - как мост для привода колес использовать нельзя,
так как редуктор не рассчитан на осевую и радиальную нагрузку от колёс
Редуктор рассчитан на изменение направления вращения валов
