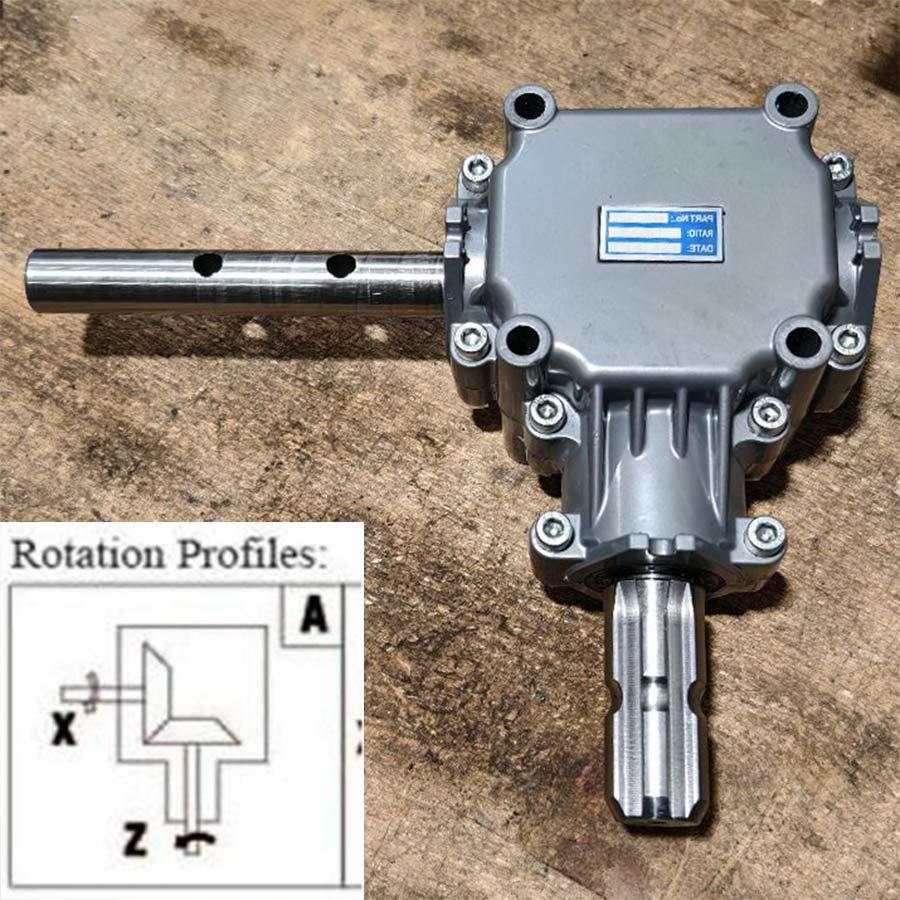

Редуктор угловой повышающий (1:2; D=25 мм с удлиненным валом L=160мм) для навесных орудий
Передаточное отношение редуктора 1:2, т.е. если на входе 540-1000 об./мин, то на выходе 1080 - 2000 об/мин. Вращение двухстороннее. Валы крутятся в одном направлении, в ту сторону, в которую крутит ВОМ. Механической доработкой, перестановкой шестерен, изменить направление вращения валов относительно друг друга нельзя.
Приводным может служить любой из валов.
Номинальный выходной крутящий момент 185Нм
Номинальная входная мощность 15 л.с./11 Квт
Номинальная входная скорость 540 об/мин
Сплав: Дюралюминий (высокопрочный сплав на основе алюминия)
С этим товаром покупают: Шпонка 8х7х40 (Код товара: 2968)
ВНИМАНИЕ!!!
для транспортировки редуктор поставляется "Сухой" без масла, после установки редуктора на орудие, необходимо залить масло ТАД17, маслом нужно покрыть хотя-бы половину шестерни, уровня нет.
Гарантия на заводской брак 1 год
Размеры:
Вал шлицевой:
6 шлицев
диаметр по шлицам - 35 мм.
диаметр по впадинам - 28 мм.
длина - 78 мм.
Вал длинный под стопорные болты М10:
диаметр - 25 мм.
длина вала - 160 мм;
Габаритные размеры: 250х310х100
Посадочные размеры:
4 крепежных отверстия диаметром - 10 мм.
Расстояние между центрами крепежных отверстий - 90 мм.
Номинальная входная скорость 540-1000 об/мин
Максимальная входная скорость 1500 об/мин
