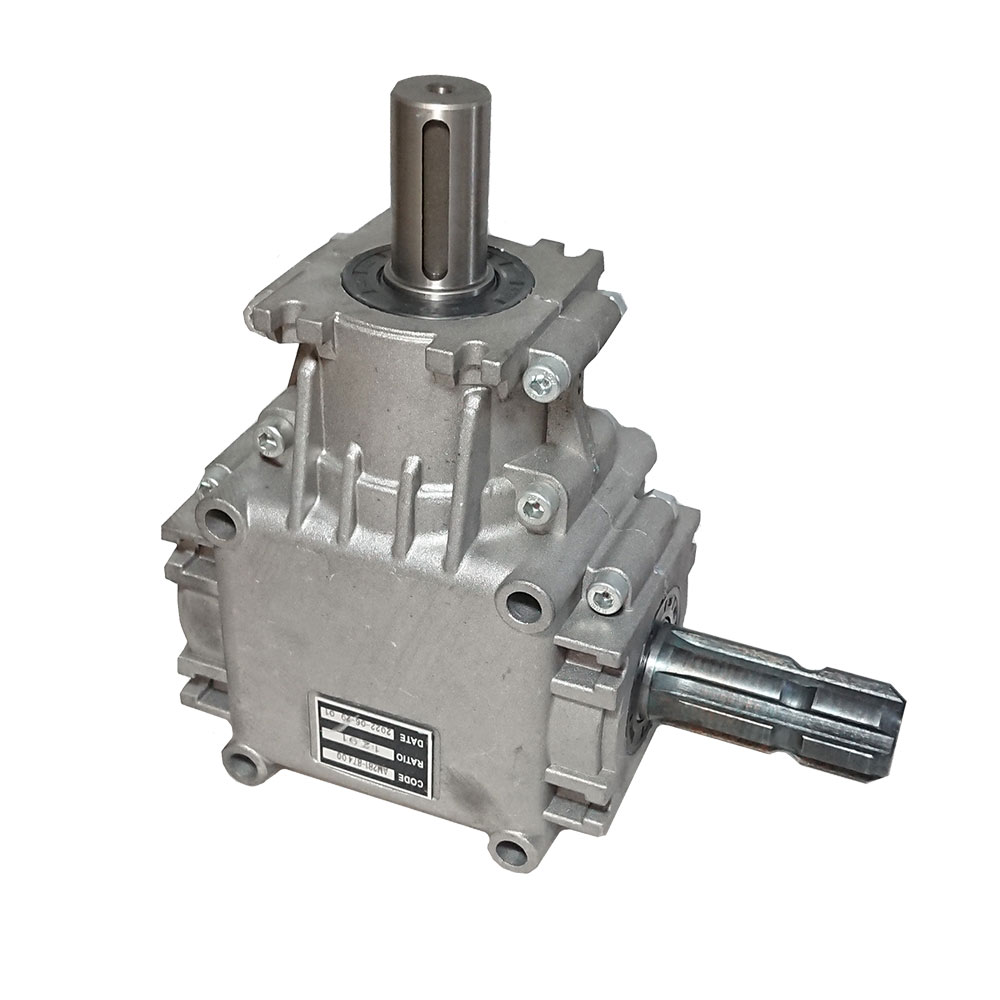

Редуктор угловой повышающий (1:2,91; D=30 мм) без вала для молотковой косилки Н22 - AM281-874.00 (1:2.91)
У редуктора передаточное отношение 1:2,91, т.е. при установке на ВОМ с 540 об/мин на выходе 1570 об/мин.
Номинальная входная скорость 540 об/мин,
Максимальная входная скорость 1000 об/мин.

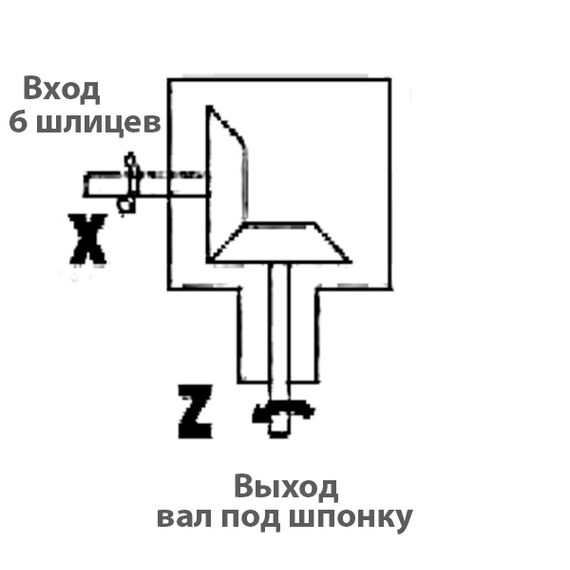

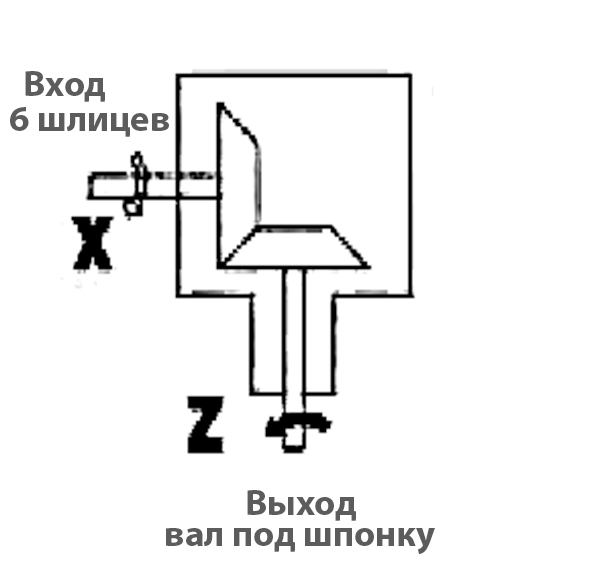

Схема вращения представлена на рисунке 2.
Вращение двухстороннее
Данный редуктор можно использовать как повышающий, так и понижающий (при подаче вращения со стороны выходного вала под шпонку).
Сплав: Дюралюминий (высокопрочный сплав на основе алюминия)
Валы крутятся в одном направлении, в ту сторону, в которую крутит ВОМ. Механической доработкой изменить направление вращения нельзя.
ВНИМАНИЕ!!!
для транспортировки редуктор поставляется "Сухой" без масла, после установки редуктора на орудие, необходимо залить масло ТАД17, маслом необходимо покрыть хотя-бы половину шестерни, уровня нет. Гарантия на заводской брак 1 год.
Размеры:
Вал под шпонку:
диаметр - 30 мм.
длина вала - 57 мм.
Шпонпаз:
длина - 50 мм.
ширина - 8 мм.
глубина - 4 мм.
Вал шлицевой:
количество шлицов - 6
диаметр по шлицам - 35 мм.
диаметр по впадинам - 28 мм.
длина - 85 мм.
Посадочные размеры:
4 крепежных отверстия диаметром - 11,5 мм.
Расстояние между центрами крепежных отверстий - 108 мм.
Крепление под чехол вала:
4 крепежных отверстия диаметром - 8 мм.
Расстояние между центрами крепежных отверстий - 60х80 мм.
Габаритные размеры 260х260х110
