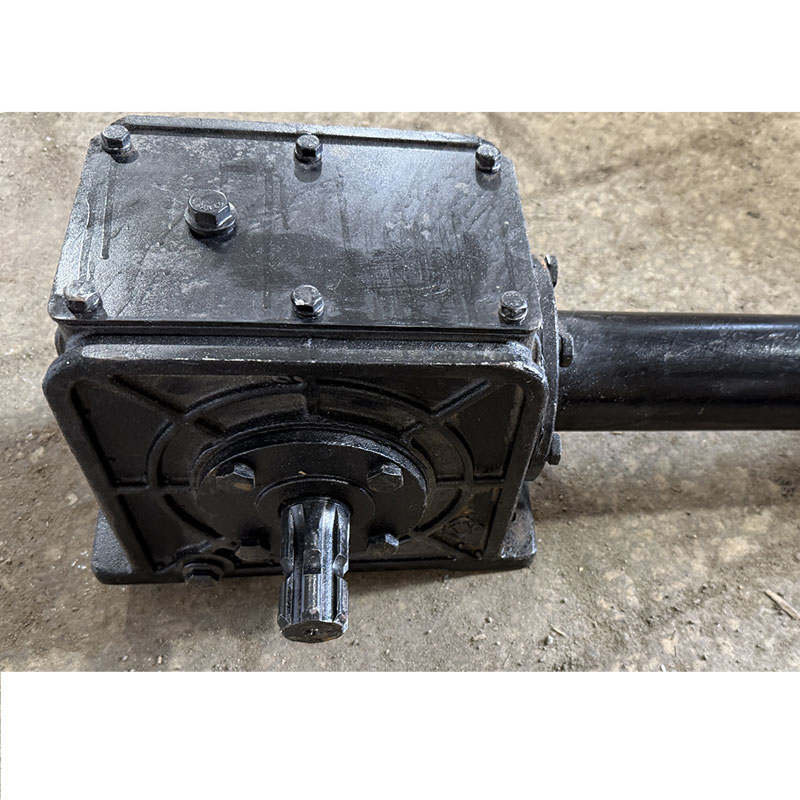

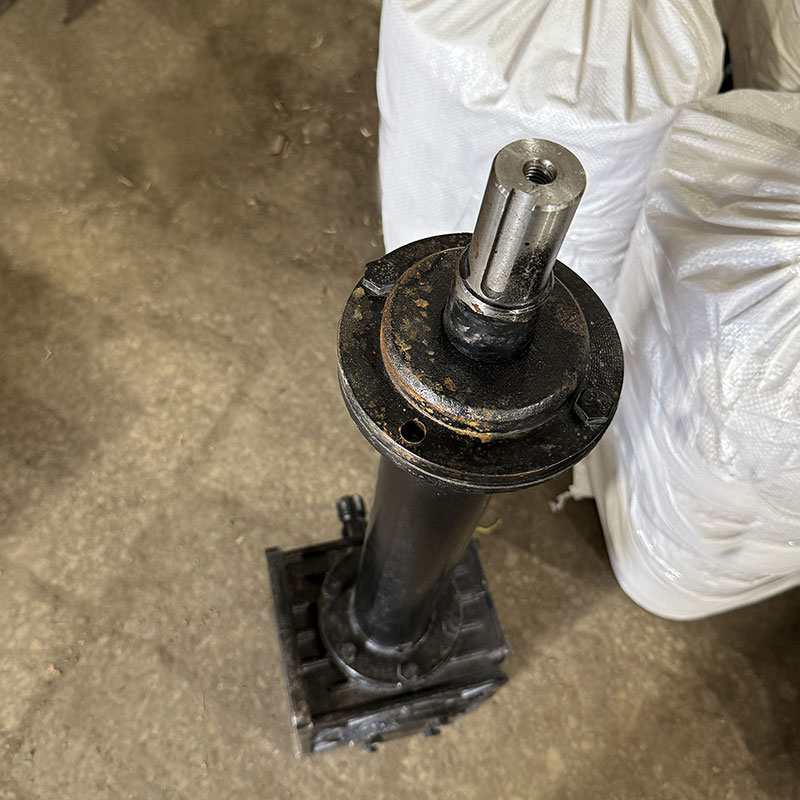

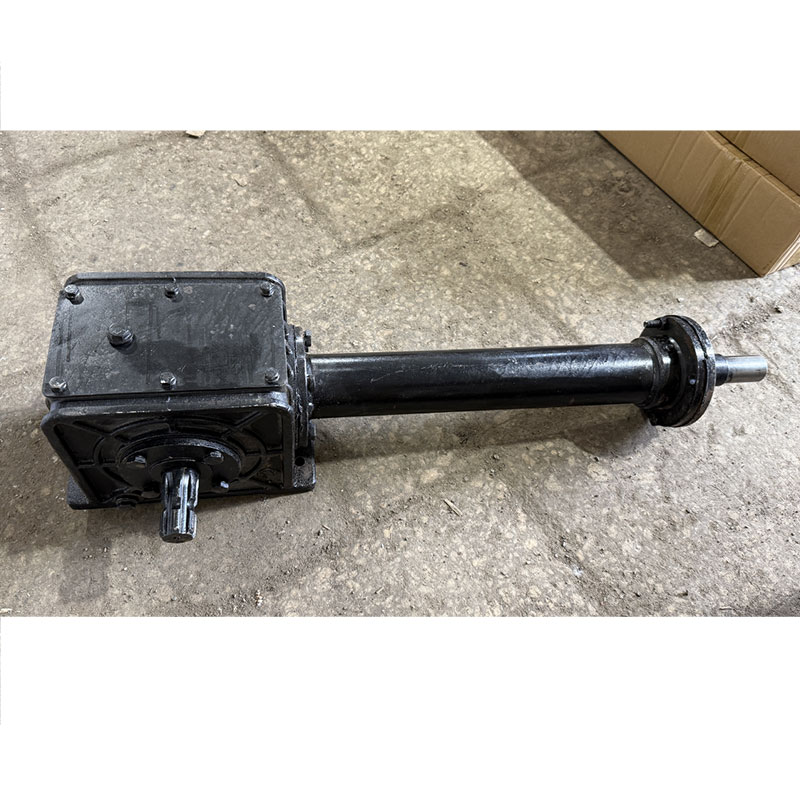

Редуктор с валом повышающий (1:3) для косилки FL с тройным ножом
Передаточное число редуктора углового = 1:3
ВНИМАНИЕ!!!
для транспортировки редуктор поставляется "Сухой" без масла, после установки редуктора на орудие, необходимо залить масло ТАД17, нужно маслом покрыть хотя-бы половину шестерни, уровня нет. Гарантия на заводской брак 1 год.
Размеры:
Длина общая - 860 мм.
Ширина пластины крепления редуктора - 170 мм.
Длина пластины крепления редуктора - 280 мм.
Диаметр по вершинам шлицов вала редуктора - 35 мм, 6 шлицов
Длина шлицевого конца вала - 68 мм, есть канавка под стопор.
Диаметр вала под шпонку 35 мм.
Ширина шпоночного паза - 10 мм.
Длина конца вала под шпонку - 58 мм.
Посадочные размеры редуктора:
4 крепежных отверстия диаметром - 13 мм на расстоянии 250х100 мм
Расстояние от центра приводного вала до торца ведомого вала - 720 мм.
Номинальная входная скорость 540 об/мин
Максимальная входная скорость 1000 об/мин
Номинальный выходной крутящий момент 382,2Нм
