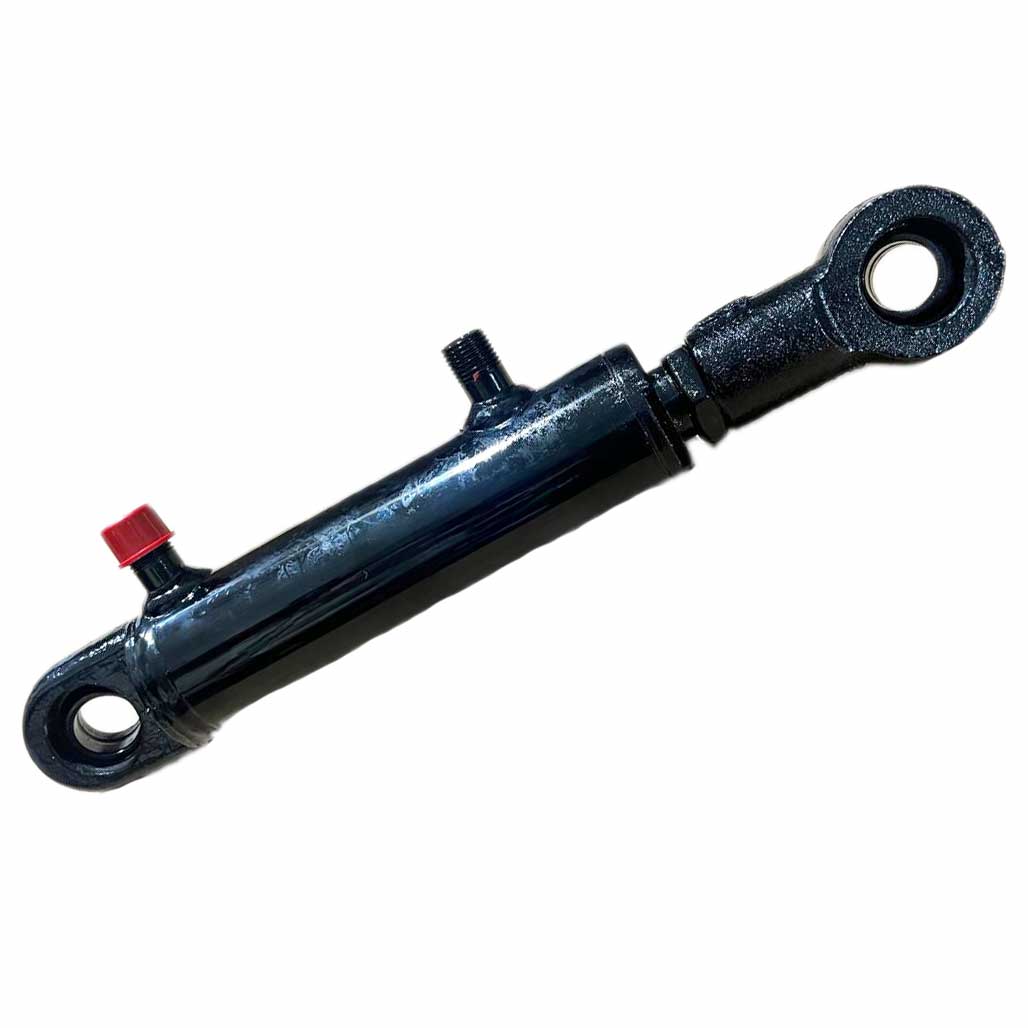

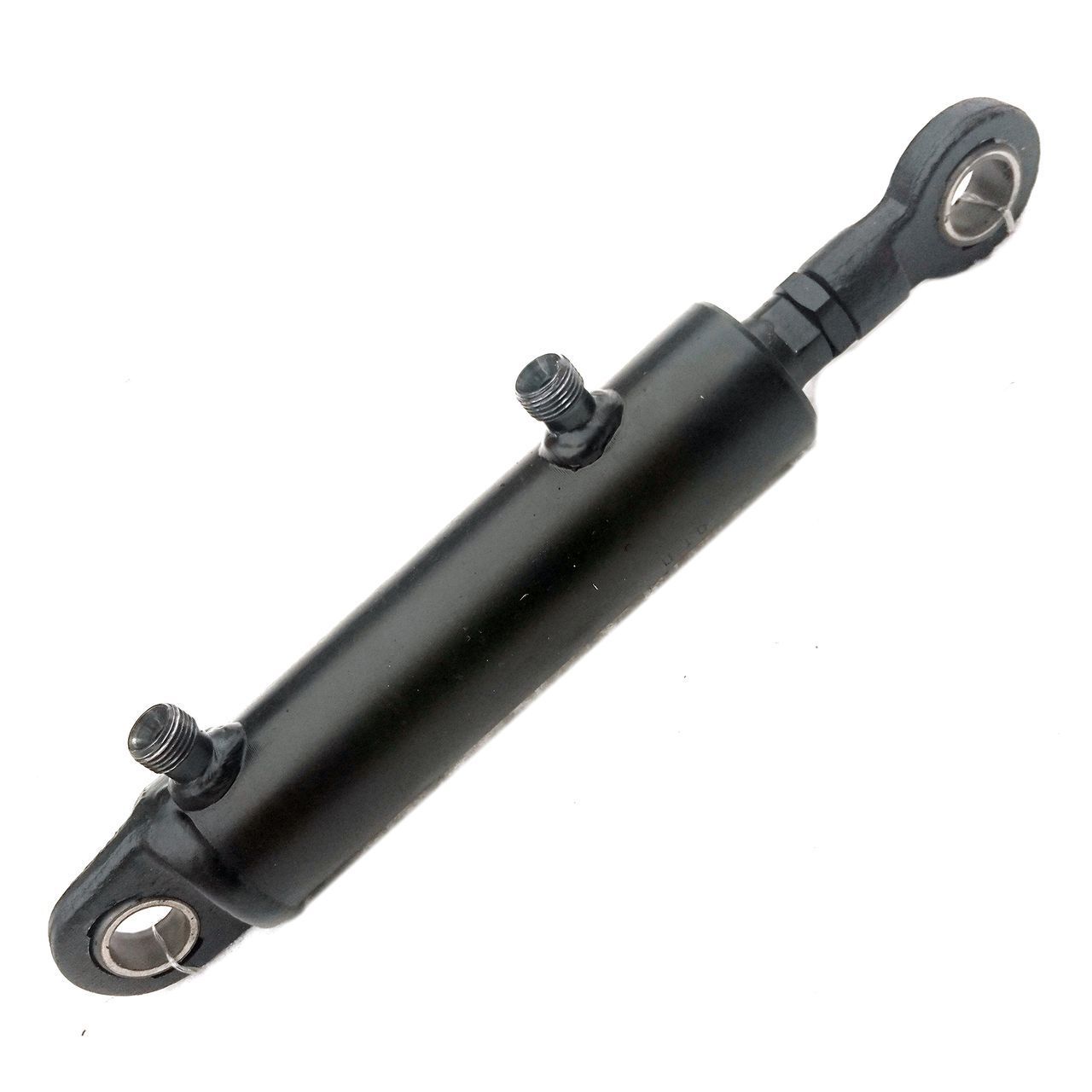

Гидроцилиндр 40.25.100.290.20 (ШС) М16х1,5 наруж. отвала Уралец (поворота отвала Jinma) - ЦГ 40.25х100.290.20 -М16нар / 037.000-01
Гидроцилиндр применяется на отвале снегоуборочном Уралец Н12, Jinma Н08. Тип гидроцилиндра - поршневой;
Номинальное давление = 16 МПа;
Максимальное давление = 20 МПа;
Гидроцилиндр выполнен со съемной проушиной, что позволяет легко произвести доработку при необходимости или использовать другую проушину. Проушины оснащены шарнирным подшипником, что позволяет располагать пальцы с большим допуском по перпендикулярности относительно оси цилиндра.

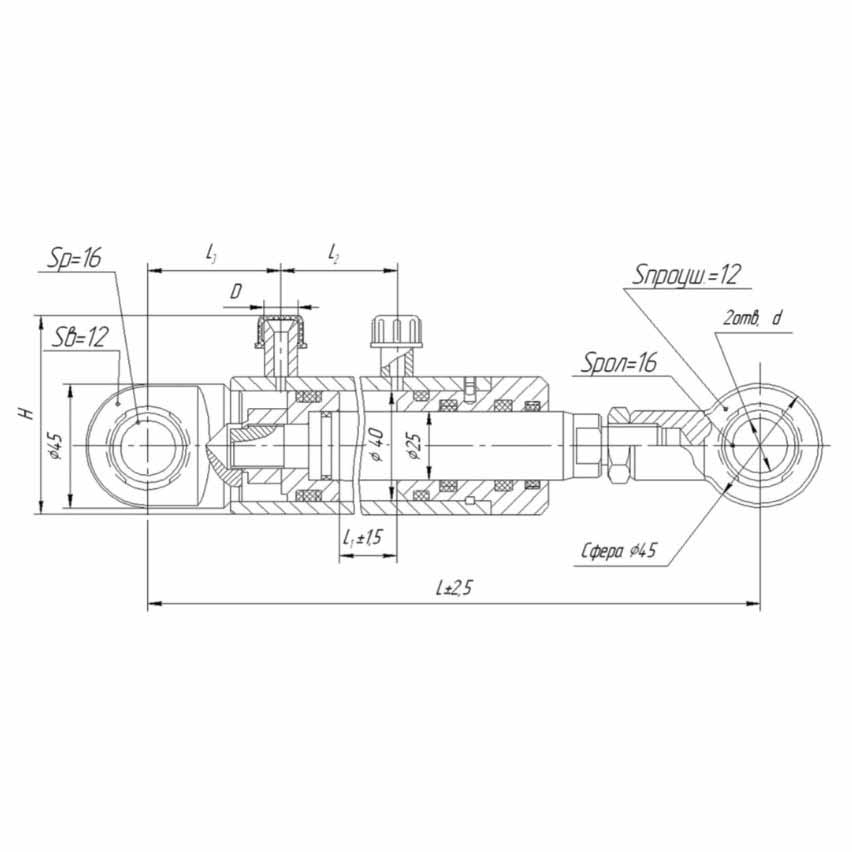

размеры:
L=290 мм;
L1 = 100 мм;
L2= 122 мм;
L3= 44 мм;
Н= 72 мм;
М16х1,5-6g
Аналог ГА-93000-01

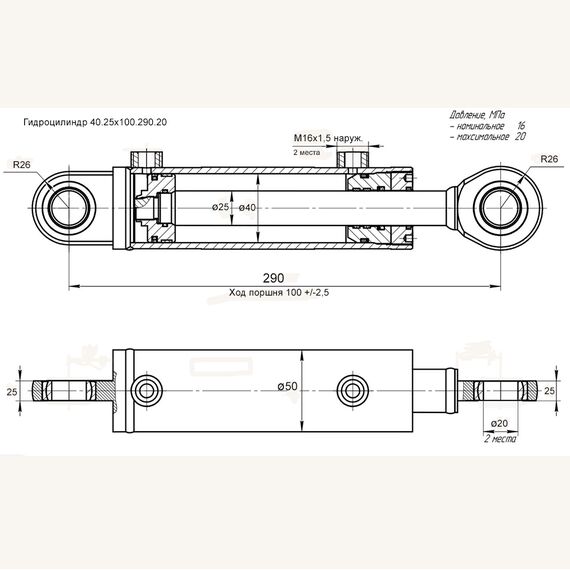

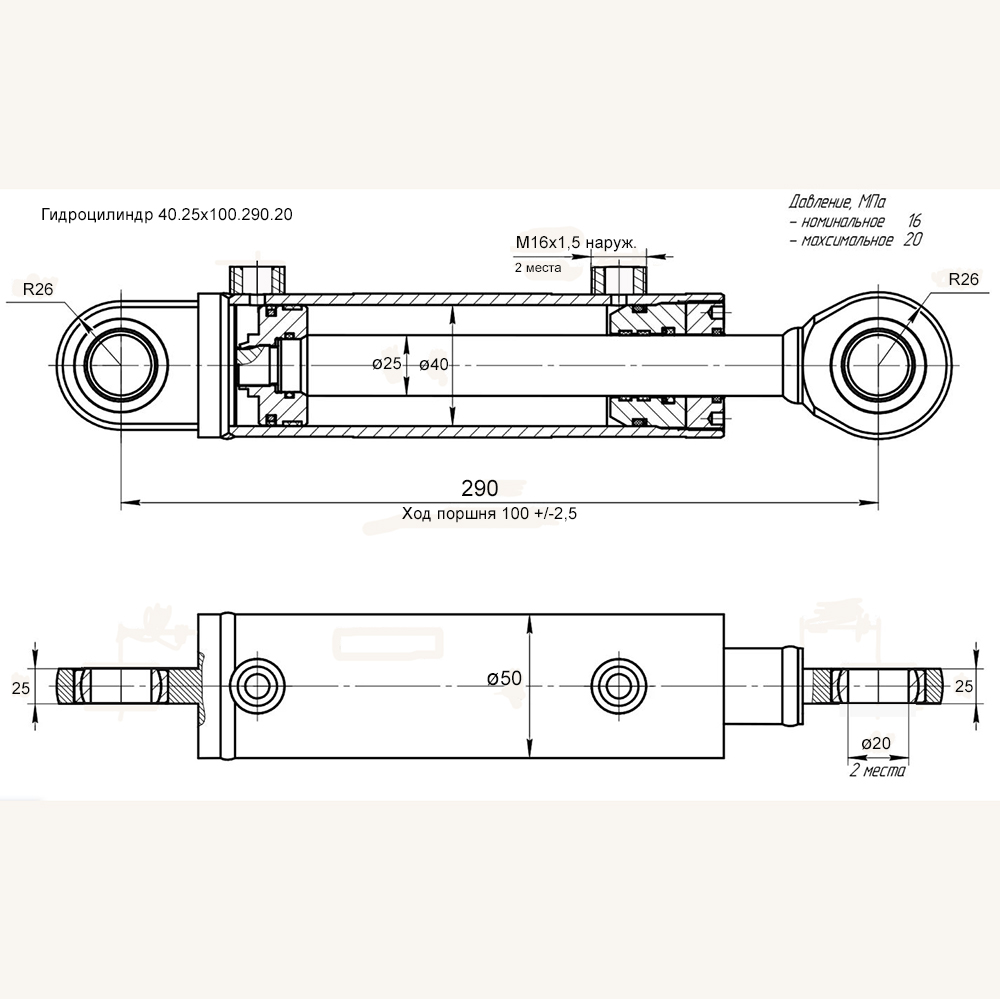

Размеры:
Длина общая=350 мм
Длина цилиндра = 183 мм.
Диаметр гильзы наружный = 50 мм;
диаметр штока = 25 мм;
Ход штока = 100 ±2,5 мм;
Расстояние межцентровое в закрытом состоянии = 290 мм
Толщина проушины = 25 мм
Резьба на выходах = М16х1,5 наружная
Диаметр отверстий под палец в проушинах - 20 мм
Проушины оборудованы шарнирными подшипниками под палец.
Отвал Уралец Н12, подъем/опускание экскаваторной установки Уралец, отвал бульдозерный Н19 экскаваторной установки Уралец, гидрофицированный грейдер Н16; поворот гидрофицированного отвала Jinma, гидроцилиндр обратной прокрутки барабана комбайнов «ЕНИСЕЙ – 324», для комплектации комбайнов "Кедр", "Дон"
