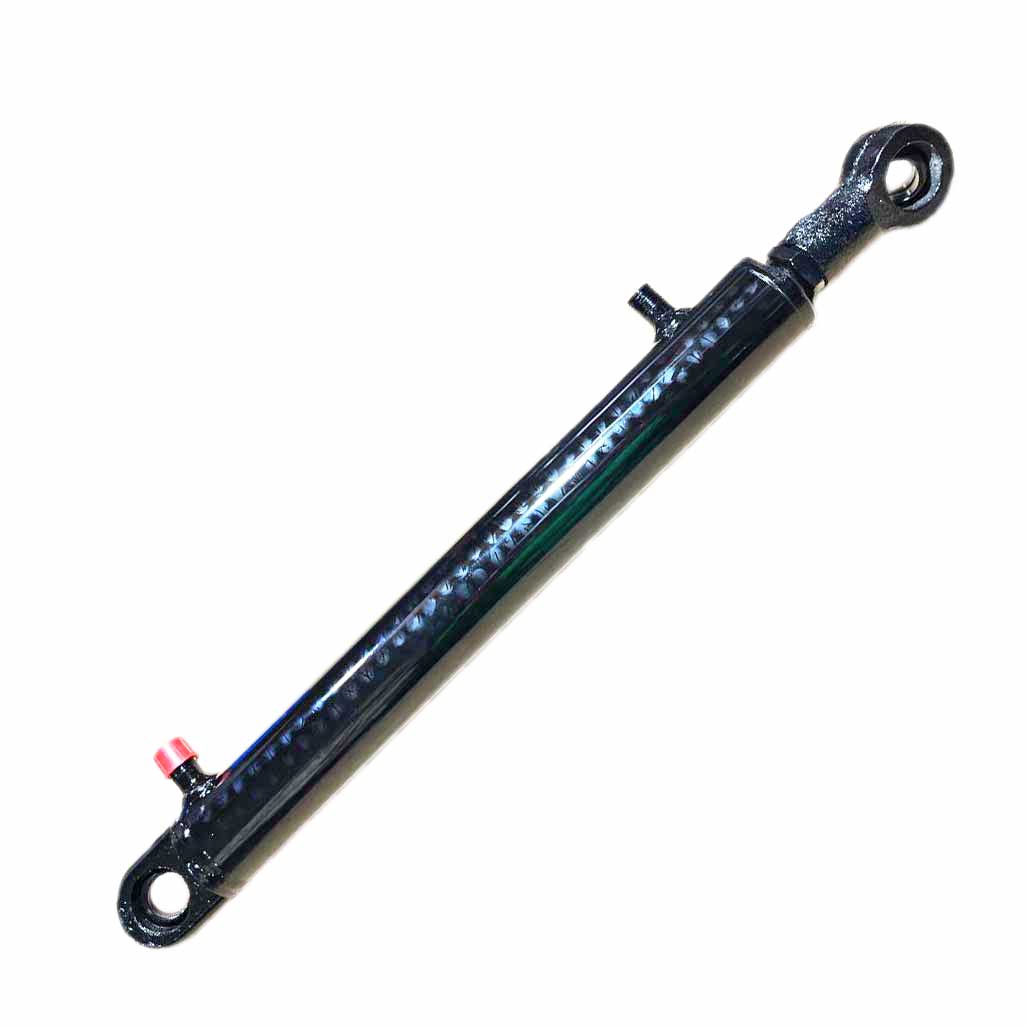

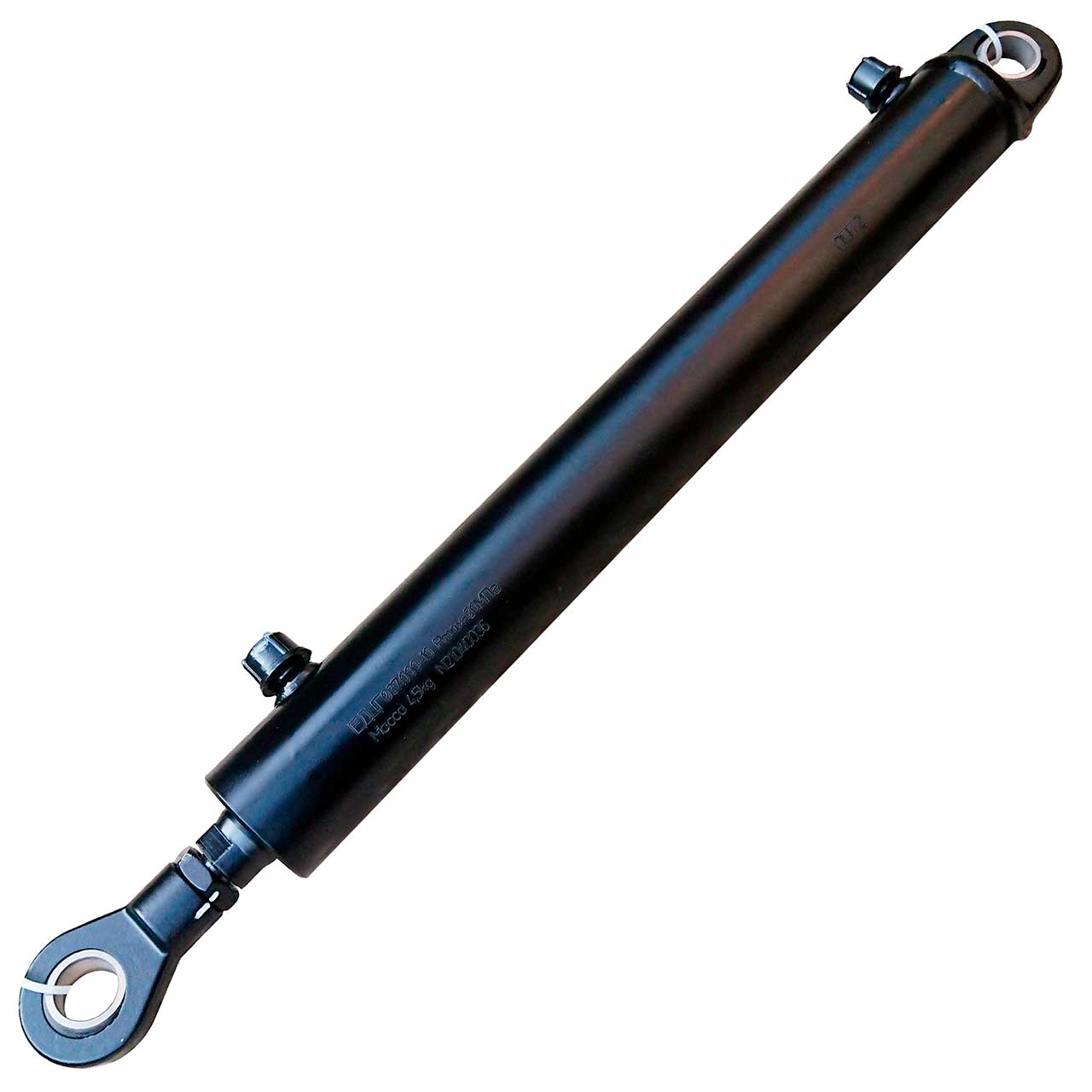

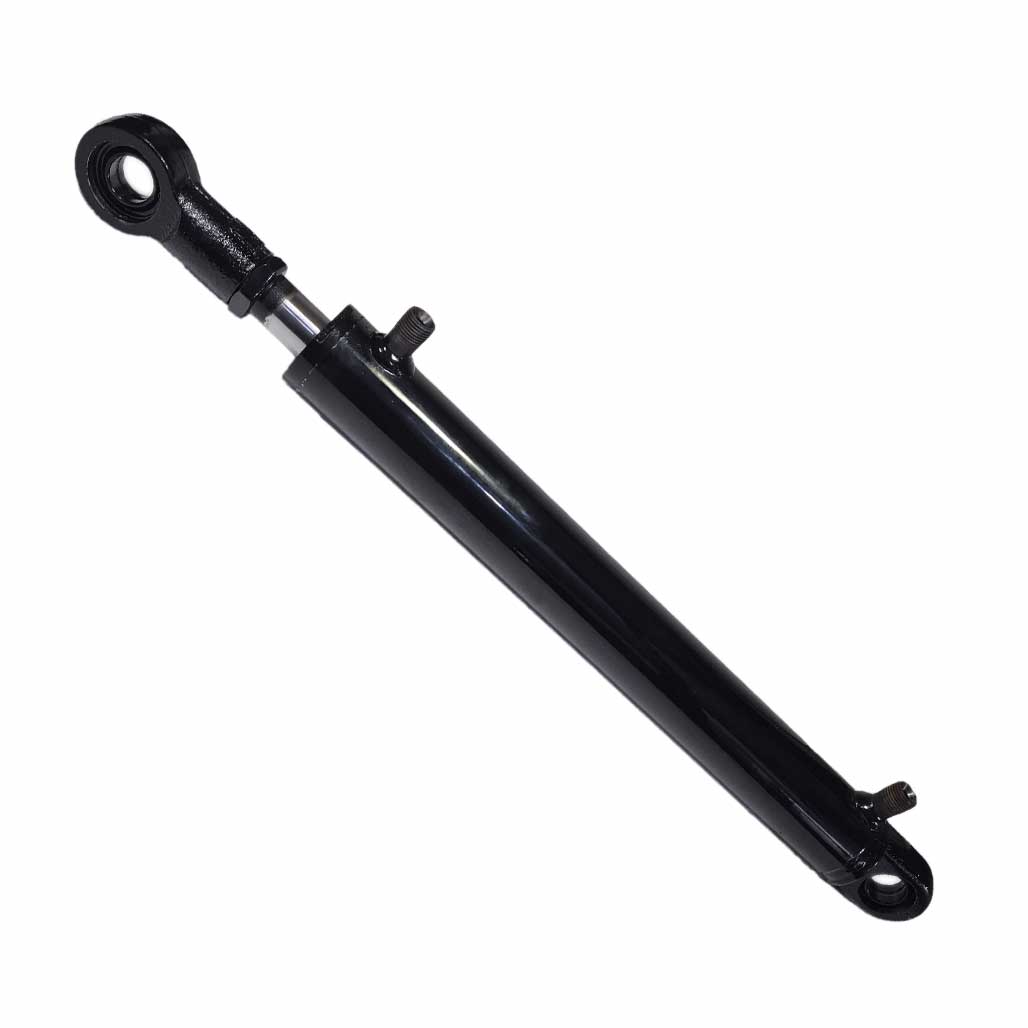

Гидроцилиндр 40.25.320.510.20 (ШС) М16х1,5 наруж. гидравлической тяги 037.000-10 - ЕДЦГ 037.000-10 (ЦГ 40.25х320.11) 40.25х320.510
Гидроцилиндр выполнен со съемной проушиной, что позволяет легко произвести доработку при необходимости или использовать другую проушину. Проушины оснащены шарнирным подшипником, что позволяет располагать пальцы с большим допуском по перпендикулярности относительно оси цилиндра.

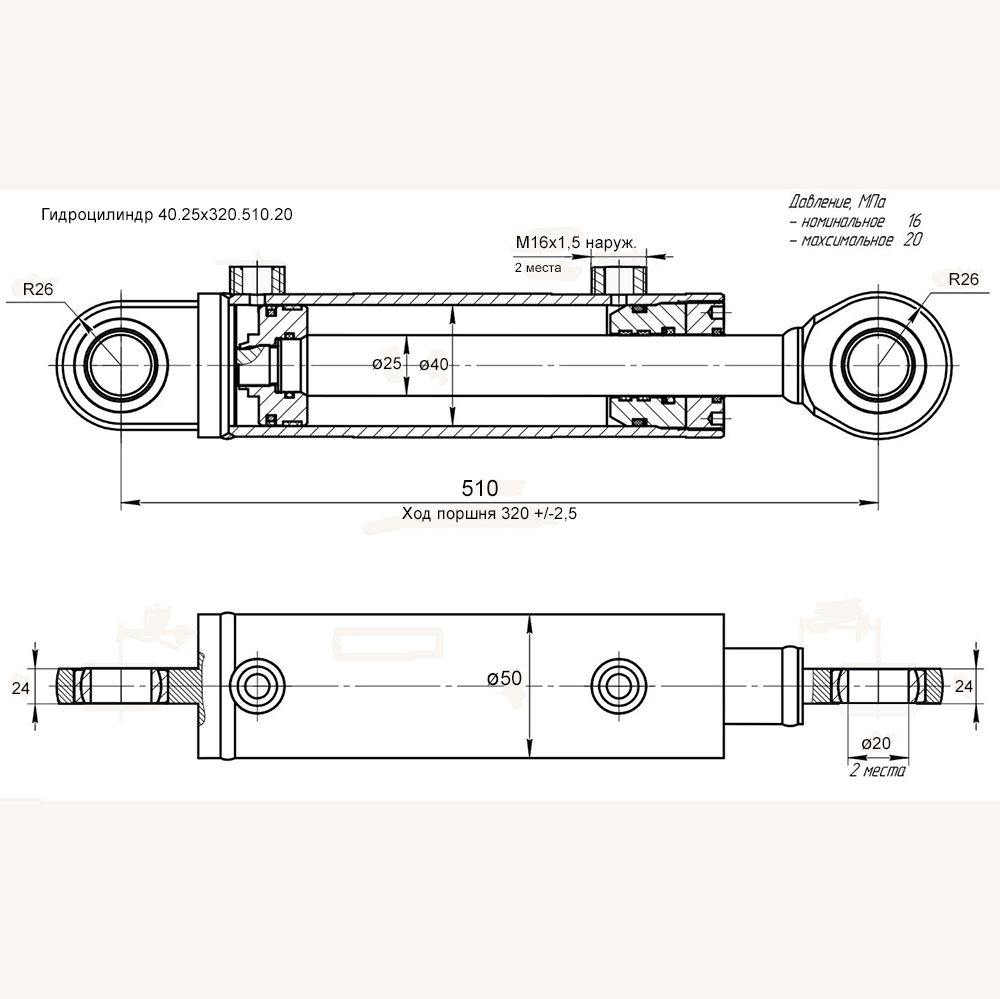

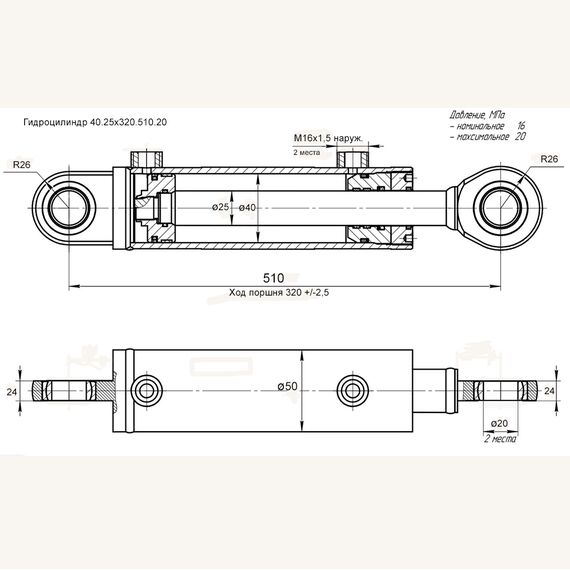

Размеры:
• Тип гидроцилиндра - поршневой
Диаметр поршня = 40 мм.
Диаметр штока = 25 мм
• Ход поршня = 320 мм.
• Межцентровое расстояние между проушинами = 510 ± 2,5 мм.
• Диаметр отверстий под пальцы = 20 мм.
Длина общая = 565 мм.
Длина цилиндра = 402 мм
Внеш. диаметр цилиндра = 50 мм.
• Толщина проушины = 24 мм
• Диаметр проушины - 52 мм
• Резьба на штуцерах = М16х1,5 наружная
360 мм - расстояние штуцерами
• Давление номинальное = 16 МПа
• Давление максимальное = 20 МПа
Проушины оборудованы шарнирными подшипниками под палец.
